在工厂内，一台触摸屏通常需要与多个PLC建立通讯，各设备之间所处位置不同。如果布线的话，需要在多处施工，比较麻烦，这种情况下采用无线方式建立触摸屏与PLC之间的通讯更为便捷。因为采用无线PPI协议响应速度快且不需要编程，只需要组态，所以用户更喜欢采用PPI协议网络。但是实现无线PPI通信需要专门的无线数据终端，在组态时也要考虑设置参数的匹配性。
本方案以威纶通触摸屏为例，介绍威纶通触摸屏与两台S7-200Smart PLC的无线 PPI 通信实现过程。在本方案中采用了西门子PLC专用无线通讯终端——DTD434M，作为实现无线通讯的硬件设备。
一、方案概述
通过西安达泰电子欧美系PLC专用无线通讯终端--DTD434M，能够稳定方便的实现无线 PPI网络，无需更改网络参数或原有程序，直接替换有线Rs485通讯。

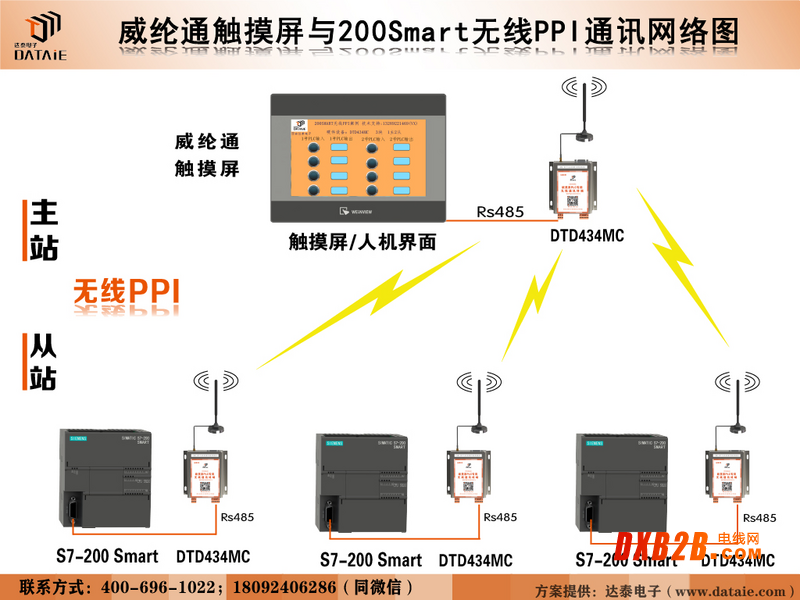

无线网络图 ▼
● 触摸屏：TK6071I× 1台
● 200SMART型号：CPU SR20 × 2台
● 无线通讯终端：欧美系PLC专用无线通讯终端-DTD434MC × 3块
● 数据线：西门子PLC专用485线 × 1根
● 触摸屏数据线：触摸屏专用Rs485数据线 × 1根
● 主从关系：1主2从
● 通讯接口：Rs485接口（两线制）
● 通讯参数：9600，8，E，1
● 供电：9-24VDC
● 传输距离：100米，500米，1KM，3KM，20KM
三、欧美系PLC专用无线通讯终端——DTD434M
达泰4系无线数据通讯终端DTD434M，内嵌RS232/RS485双接口，可以直接替代RS232/RS485等传统有线方案，无需编程。DTD434M能与西门子PLC、组态软件、人机界面、触摸屏、测控终端等工控产品组成无线测控网络，实现西门子无线PPI协议、无线MODBUS协议的组态，为工业测控领域提供了中短距离无线通讯的简单高效解决方案。大大缩短工程项目时间，彻底解决有线方案施工繁琐、设备后期维护成本高等难题，并且在后期也不会产生运行费用。
■ 主 要 特 征:
◆ 直接代替有线RS485方案，实现无线组网通讯；
◆ 全数字无线加密方式，保证数据安全可靠；
◆ 直流9~24V宽电源电压供电，平均工作电流小于50mA；
◆ 通信接口：RS232/RS485；
◆ 支持标准串口协议：Modbus RTU协议、PPI协议。

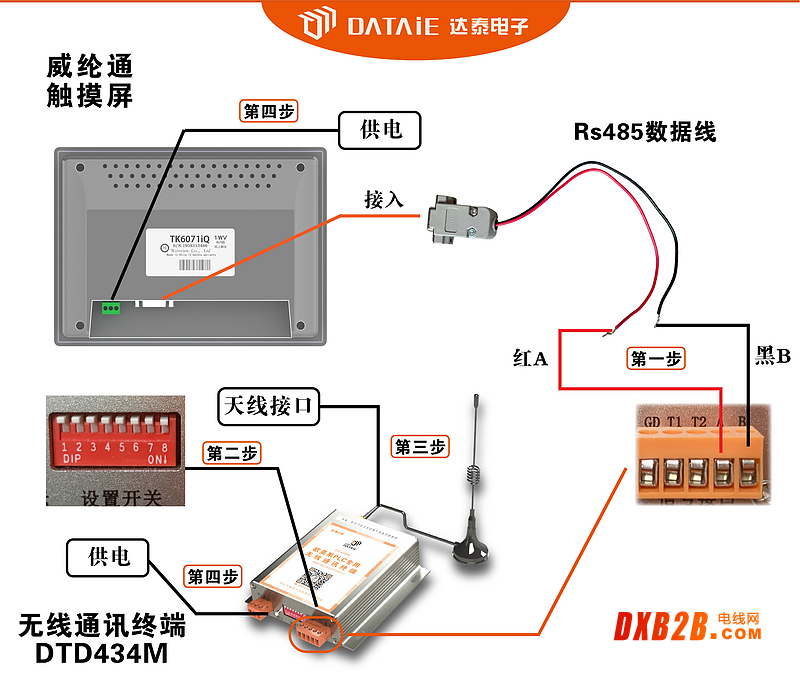

四、接线方式
步：将触摸屏专用Rs485数据线红色导线与DTD434MC的A端口相连接；将触摸屏专用Rs485数据线黑色导线与DTD434MC的B端口相连接
第二步：无线通讯终端设置开关中最后一位（K8-8）拨码开关向上
第三步：给无线通讯终端接入天线
第四步：全部接线结束后，给触摸屏与无线通讯终端供电
2.PLC与达泰无线设备的接线案
五、威纶通触摸屏实现PPI主站
打开“威纶通触摸屏1主2从I例程.emtp”

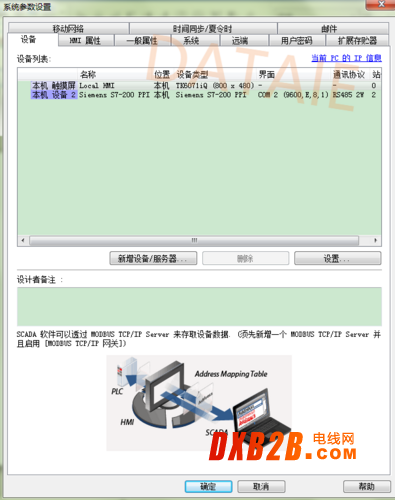

1.系统参数设置

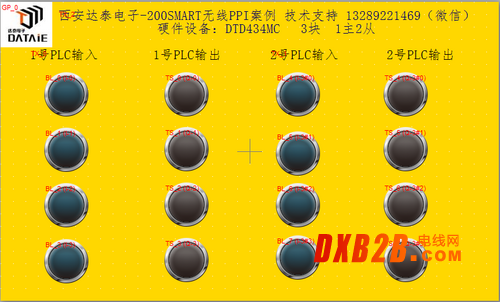

2.触摸屏画面制作
3. 1号从站的I点设置
4. 1号从站的点设置
5. 2号从站的I点设置
6. 2号从站的点设置

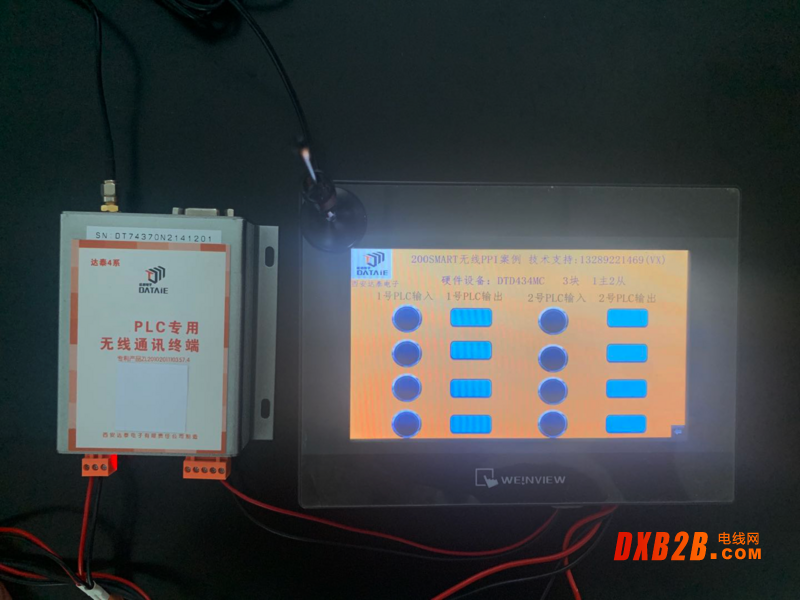

7.实物接线图
六、西门子PLC实现PPI从站

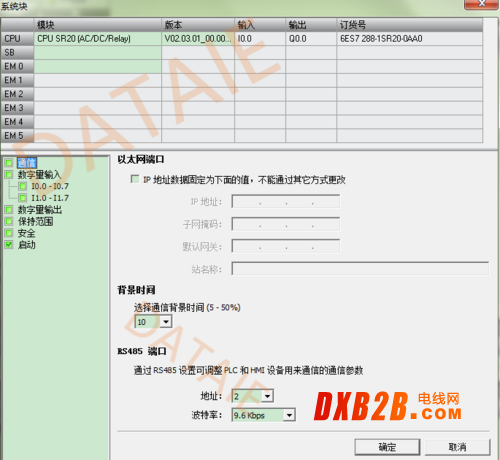

1. PLC参数设置
2. 设置PLC地址
设置一台PLC地址设为1，另外一台PLC地址设为2
选择“参数—模块参数—485串口”
3.CPU模式
选择：RUN，将程序下载到PLC里面

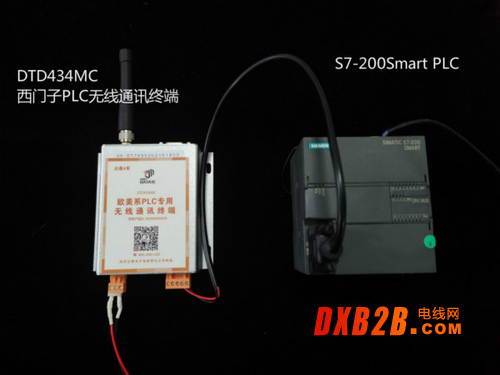

4.实物接线图
案
七、无线通讯测试
1. 触摸屏输出信号
通过触摸屏上面的按钮给1号从站点信号，看200SMART对应的点是否有亮，如果点亮，表示通讯正常。
2. PLC输入信号
通过外部给1号从站I点信号，看触摸屏对
