★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。
简易PLC间链接功能，就是在最多8台FX5u可编程控制器或者FX3u可编程控制器之间，进行软元件相互链接的功能。在实际系统中，同一个车间里分布多台PLC，通常距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。
本方案以三菱FX5u-32MR PLC为例，介绍两台FX5u-32MR PLC以太网简易连接下的以太网无线通讯实现过程。在本方案中采用了达泰日系PLC无线通讯终端——DTD419M，作为实现无线通讯的硬件设备。
一、方案概述
本方案中，用户无需更改网络参数和原有程序，也不必了解协议细节，通过西安达泰电子日系PLC专用无线通讯终端-- DTD419M，即可直接替换PLC之间有线以太网通讯，且稳定方便的实现无线通讯。

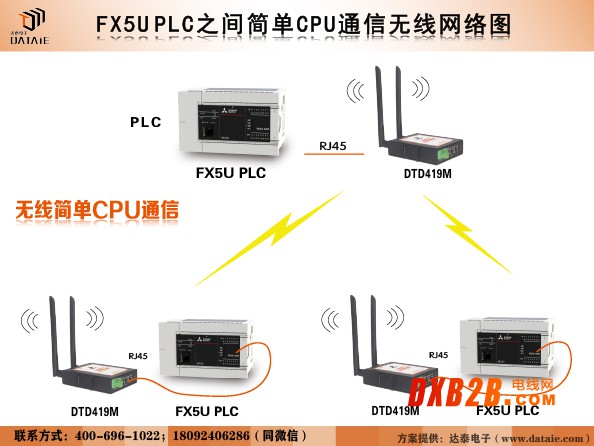

无线网络图 ▼
无线以太网，工业级无线以太网网关，以太网模块，工业物联网网关，PLC无线通讯模块，三菱无线通讯模块，以太网通信模块，DCS以太网模块，无线网关，网口无线通信模块,西安达泰电子,PLC无线通讯方案
二、测试设备与参数
● 三菱PLC型号：FX5u-32MR × 2台
● 达泰日系PLC无线通讯终端——DTD419MA × 2块
● 主从关系：1主1从
● 通讯接口：RJ45接口
● 通讯协议：简单CPU通讯
● 供电：12-24VDC
● 传输距离：100米，1KM
三、达泰日系PLC无线通讯终端--DTD419M
达泰DTD419M采用 2x2 两发两收无线架构，空中传输速率高达 300Mbps，兼容三菱MELSOFT连接、MC、BCNetTCP、Scoket、Modbus TCP等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到1KM范围内均可使用。 DTD419M 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。
■ 主 要 特 征:
◆ 可以直接代替有线以太网线，实现无线组网；
◆ 支持三菱MELSOFT连接、MC、BCNetTCP、Scoket、Modbus TCP等通讯协议；
◆ 全数字无线加密传输方式，不插卡无运行费用；
◆ 无需更改程序，即插即用，自适应接口协议；
◆ 二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。

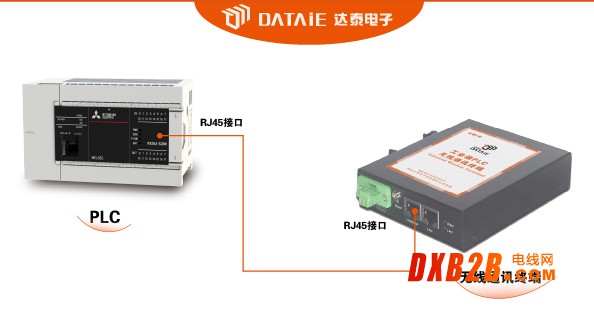

四、接线方式
无线以太网，工业级无线以太网网关，以太网模块，工业物联网网关，PLC无线通讯模块，三菱无线通讯模块，以太网通信模块，DCS以太网模块，无线网关，网口无线通信模块,西安达泰电子,PLC无线通讯方案
五、设备组态
1.新建工程

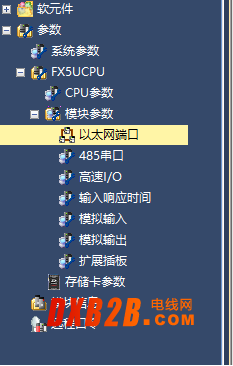

2.打开参数-FX5UCPU-模块参数-以太网端口

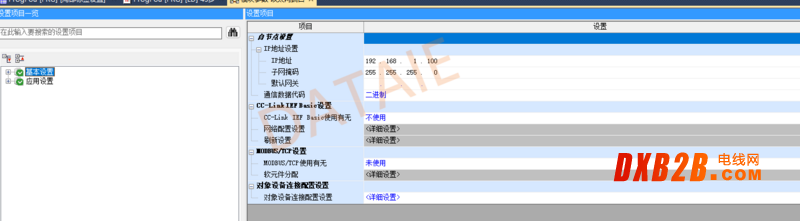

3. 设置主PLC的IP地址

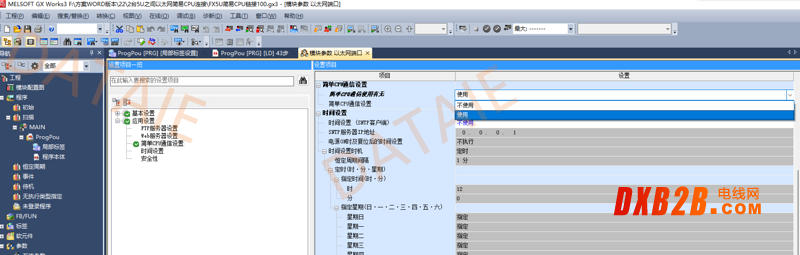

4. 简单PLC通信设置

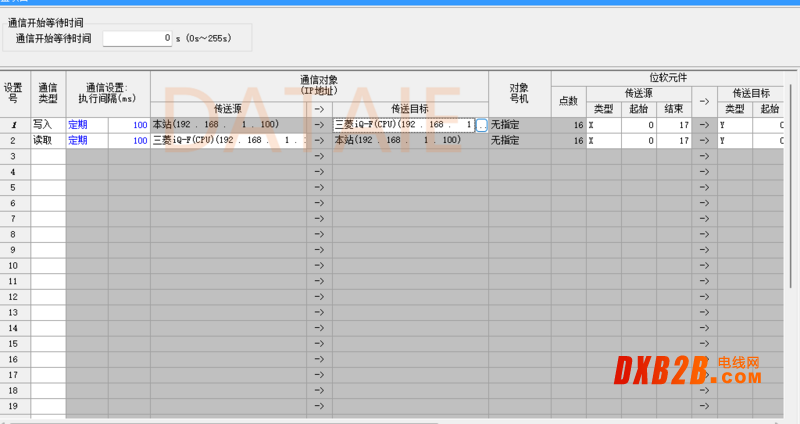

5. 主PLC通讯设置
（192.168.1.100的X0到X17）传输到(192.168.1.101的Y0到Y17)
（192.168.1.100的D0到D6）传输到(192.168.1.101的D10到D16)
（192.168.1.101的X0到X17）传输到(192.168.1.100的Y0到Y17)
（192.168.1.101的D20到D26）传输到(192.168.1.100的D20到D26)

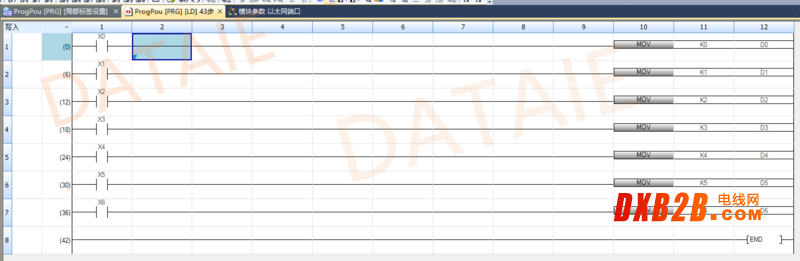

6. 主PLC赋值
给D0-D6赋值

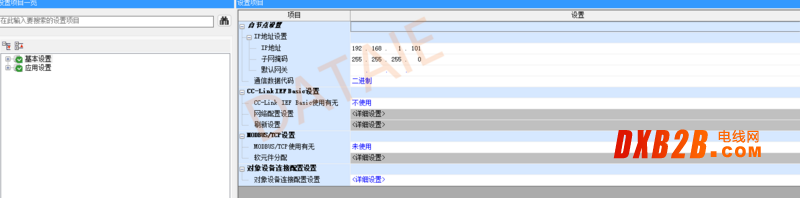

7. 设置另一台PLC的IP地址
8. 另一台PLC通讯设置
9. 另一台PLC寄存器赋值
无线以太网，工业级无线以太网网关，以太网模块，工业物联网网关，PLC无线通讯模块，三菱无线通讯模块，以太网通信模块，DCS以太网模块，无线网关，网口无线通信模块,西安达泰电子,PLC无线通讯方案
六、测试方法
1. 2台PLC的之间可以通过X点控制另外1台PLC的Y点输出
2. 监控相应寄存器的值
无线以太网，工业级无线以太网网关，以太网模块，工业物联网网关，PLC无线通讯模块，三菱无线通讯模块，以太网通信模块，DCS以太网模块，无线网关，网口无线通信模块,西安达泰电子,PLC无线通讯方案
