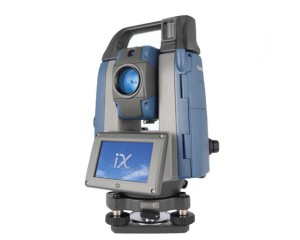

索佳IX-1201/IX-1202自动马达全站仪

技术指标

型号：IX-1201；IX-1202

望远镜放大倍率/分辨率：30X/2.5"

镜筒长度:142mm，

物镜孔径:38mm(EDM:38mm)

成像:正像，

视场角:1°30’(26m/1000m)，

测量视距:13m，

分划板照明:5.0级

测角部测角原理

旋转式绝对编码度盘，对径检测，IACS角度自校准系统(仅IX1201内置)

显示精度：0.1”，0.5″

精度(IS0 17123~3:2001)1″；2″

倾斜补偿器：液态双轴倾斜传感器，工作范围士6'，分辨率1”

测距方式：相位法测距(共轴相位比较测量系统)

激光输出：无棱镜模式:3R级/棱镜或反射片模式:1.0级

精测/速测：0.0001m/0.001m

单棱镜AP01AR：1.3~6000m

反射片RS90N-K: 1.3~500m

无棱镜: 0.3~1000m

精度(1S017123-4:2001)棱镜/360°棱镜:1mm+2ppm

反射片: 2mm+2ppm

无棱镜：2mm+2ppm

连续测：0.4秒（初次1.3秒）

速测：0.6秒（初次1.3秒）

精测：0.9秒（初次1.5秒）

自动照准/自动跟踪

类型：超声波直接驱动

马达转速：180°/秒

自动跟踪速度：20°/秒

自动照准/跟踪范围单棱镜AP01：1000m

360°棱镜ATP1：600m

反射片自动照准RS10/30/50：50m

数据管理与通讯

数据存储内存：1GB

外存：USB闪存，可达32GB

接口：RS232C串口，miniUSB

无线通讯蓝牙(选配)：1.0级，通讯距离可达600m(与RC-PR5A通讯时)

其他操作系统：WindowsCE7(Windows EmbeddedCompact7)，可无缝连到Microsoft Windows 7桌面系统

显示器：4.3英寸TFT800X480 彩色触摸屏

键盘：带背光24键键盘

触发键：有

导向光：红绿LED导向光，工作范围1.3~150m

对中器：光学对中放大倍率:3X，视距:0.5m(到基座底)

激光对中精度<lmm，光斑半径<1.5mm

防尘防水/工作温度IP65/-20~+50°C

仪器尺寸(含提柄)宽212X长195X高355mm

仪器高(自基座底) 192.5mm

仪器重量(含电池和基座) 5.7kg

电源系统电池BDC72可充电锂电池

标称电压7.2V

外部电源工作时间6.7~12V

BDC72约5小时

BDC61A(选配外电池)+BDC72：约15小时

BDC60A(选配外电池)+BDC72：约10小时
