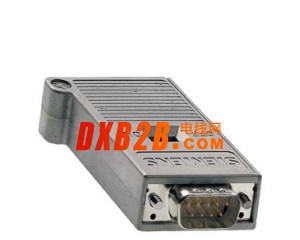

Overview
- 用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆
- 安装方便
- FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间
- 集成端接电阻 (6ES7 972-0BA30-0XA0 中不具有)
- 通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点
Area of application
用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。
Functions
总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。
可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。
通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0XA0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。
必须在 PROFIBUS 网段的两端进行这种连接。
|
|
SIMATIC NET, PB FC RS 485 PLUG 180,PB CONNECTOR W. FASTCONNECT CONNECTOR A. AXIAL CABLE OUTLET FOR INDUSTRIAL PC'S, SIMATIC OP, OLM,TRANSFER RATE 12 MBIT/S TERMINATING RESISTOR WITH SEPARAT. FUNCTION, PLASTIC HOUSING
|
|
| 适用性 | 用于连接 PROFIBUS 设备和 PROFIBUS 总线电缆 | |
| 传输率 | ||
|
|
9.6 kbit/s…12 Mbit/s | |
| 接口 | ||
| 电气连接数量 | ||
|
|
2 | |
|
1 | |
| 适用于工业以太网 FCTP 导线 | ||
|
|
一体压接式触点适用于 2 芯 PB FC 安装用导线 | |
|
|
9 针 Sub-D 插头 | |
| FastConnect | 是 | |
| 机械数据 | ||
| 终端电阻规格 | 集成电阻组合并可通过滑动开关接通。分离功能：接通电阻时分离脱开的总线。 | |
| 材料 / 外壳的 | 塑料 | |
| 结构、尺寸和重量 | ||
| 电缆出线方式 | 180 度电缆出线 | |
| 宽度 | 16 mm | |
| 高度 | 62 mm | |
| 深度 | 34.5 mm | |
| 净重 | 40 g | |
| 许可的环境条件 | ||
| 环境温度 | ||
|
0…60 °C | |
|
-25…+80 °C | |
|
-25…+80 °C | |
| 相对的空气湿度 / 在25 °C时 / 无冷凝 / 在运行阶段 / 最大的 | 75 % | |
| 防护等级 IP | IP20 | |
| 产品特点、功能、组件 / 概述 | ||
| 产品特点/不含硅 | 是 | |
| 产品构件 | ||
|
|
否 | |
|
是 | |
| 标准、规范、许可 | ||
| 资格证明 | ||
|
是 | |
|
是 |
西门子DP接头订货号：
6ES7 972-0BA50-0XA0 快速连线网络接头（不带编程口）
6ES7 972-0BB50-0XA0 快速连线网络接头（带编程口）
6ES7 972-0BA12-0XA0 90度网络接头（不带编程口）
6ES7 972-0BB12-0XA0 90度网络接头（带编程口）
6ES7 972-0BA41-0XA0 35度网络接头（不带编程口）
6ES7 972-0BB41-0XA0 35度网络接头（带编程口）
6GK1 500-0EA02 无角度网络接头（不带编程口）
6GK1 500-0FC00 无角度快速连线网络接头（不带编程口）
6GK1 905-6AA00 快速剥线工具
