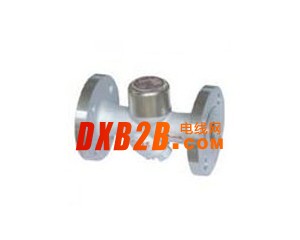

产品型号：CS49H、CS69H、CS19H
产品名称：(北京式)热动力式蒸汽疏水阀
公称压力：Mpa
壳体材质：铸钢、不锈钢
产品报价：
产品用途：
产品特点：
结构独特、价格低、动作可靠。漏气率<3%，不受压力波动的影响，压力范围大。由于密封面不锈钢，使用寿命高于国内同类产品。
热动力式疏水阀是根据柏努力定律及蒸汽与凝结水的物理特性,通过排放凝结水来改变作用在阀片上的动、静压力而使疏水阀执行无件-----阀片开关阀门.
工作原理:
当装置刚启动时,首先在较低的压力下空气和冷凝水流过疏水阀,通过入口孔托起阀片,再由出口孔排出,当压力、温度上升后,内压上升,推动凝结水很快地通过疏水阀,在进出口之间存有很大的压降,由于蒸汽比同样重的凝结水的体积大的多,而增大流速,这时阀片的静压降低,使阀片下落,蒸汽从出口孔中间由四周流向阀片和阀盖之间的间隙,进入压力室,将阀片压在密封环上,关闭阀门.当压力室的蒸汽温度降低,开始冷凝,使压力室内的压力降低,进口压力托起阀片,疏水阀开启进行排水.
(北京式)热动力式蒸汽疏水阀的详细资料：
◆结构图片
◆排水量（Kg/h)：
|
产品型号 |
DN |
工作压差（Mpa) |
||||||
|
0.05 |
0.15 |
0.4 |
0.6 |
1.0 |
1.6 |
2.5 |
||
|
CS19H-16C |
15,20,25 |
150 |
280 |
400 |
475 |
600 |
800 |
|
|
32,40,50 |
550 |
650 |
900 |
1200 |
1700 |
2100 |
|
|
|
CS19H-25 |
15,20,25 |
1717 |
1828 |
2536 |
2701 |
3202 |
3581 |
|
|
32,40 |
56 |
|
119 |
|
321 |
470 |
534 |
|
|
50 |
1800 |
2050 |
2600 |
3000 |
3500 |
4300 |
5000 |
|
|
CS19H-40 |
15,20,25 |
56 |
|
119 |
|
321 |
470 |
534 |
|
32,40,50 |
1800 |
2050 |
2600 |
3000 |
3500 |
4300 |
5000 |
|
主要零件材料
|
阀体 |
锻钢 |
|
阀帽 |
不锈钢 |
|
阀盖 |
锻钢 |
|
阀片 |
不锈钢 |
|
阀体密封面 |
不锈钢 |
主要外形及连接尺寸Main External And Connecting Dinensions：
|
产品型号 |
DN |
螺纹连接 |
承接焊连接 |
重量 |
法兰连接 |
重量 |
|||||||||||||||||||||||||||
|
RC |
L |
H |
H1 |
L |
H |
H1 |
D’ |
t |
L |
H |
H1 |
D |
K |
d |
c |
f |
N-φ |
||||||||||||||||
|
(mm) |
(mm) |
(mm) |
|||||||||||||||||||||||||||||||
|
15 |
1/2 |
75 |
57 |
35 |
75 |
57 |
35 |
23 |
7 |
1.23 |
150 |
57 |
35 |
95 |
65 |
45 |
14 |
2 |
4-14 |
3.13 |
||||||||||||
|
20 |
3/4 |
85 |
60 |
43 |
85 |
60 |
43 |
28 |
7 |
1.32 |
150 |
60 |
43 |
105 |
75 |
55 |
14 |
2 |
4-14 |
3.70 |
|||||||||||||
|
25 |
1 |
95 |
68 |
50 |
95 |
68 |
50 |
33 |
10 |
1.67 |
160 |
68 |
50 |
115 |
85 |
65 |
14 |
2 |
4-14 |
4.78 |
|||||||||||||
|
32 |
11/4 |
105 |
90 |
80 |
105 |
90 |
80 |
42 |
12 |
6.7 |
200 |
90 |
80 |
135 |
100 |
78 |
16 |
2 |
4-18 |
10.8 |
|||||||||||||
|
40 |
11/2 |
110 |
90 |
80 |
110 |
90 |
80 |
52 |
12 |
6.9 |
230 |
90 |
80 |
145 |
110 |
85 |
16 |
3 |
4-18 |
10.84 |
|||||||||||||
|
50 |
2 |
170 |
95 |
87 |
130 |
95 |
87 |
62 |
12 |
7.7 |
230 |
95 |
87 |
160 |
125 |
100 |
16 |
3 |
4-18 |
13.62 |
|||||||||||||
|
CS19H-40 |
15 |
1/2 |
75 |
61 |
41 |
75 |
61 |
41 |
23 |
9 |
1.23 |
150 |
61 |
41 |
95 |
65 |
45 |
16 |
2 |
4-14 |
3.13 |
||||||||||||
|
20 |
3/4 |
85 |
64 |
45 |
85 |
64 |
45 |
28 |
12 |
1.32 |
150 |
64 |
45 |
105 |
75 |
55 |
16 |
2 |
4-14 |
3.70 |
|||||||||||||
|
25 |
1 |
95 |
68 |
45 |
95 |
68 |
45 |
33 |
15 |
1.67 |
160 |
68 |
45 |
115 |
85 |
65 |
16 |
2 |
4-14 |
4.78 |
|||||||||||||
|
32 |
11/4 |
105 |
81 |
56 |
105 |
81 |
56 |
40 |
15 |
6.7 |
200 |
81 |
56 |
135 |
100 |
78 |
18 |
2 |
4-18 |
11.7 |
|||||||||||||
|
40 |
11/2 |
110 |
81 |
56 |
110 |
81 |
56 |
50 |
15 |
6.82 |
230 |
81 |
56 |
145 |
110 |
85 |
18 |
3 |
4-18 |
11.82 |
|||||||||||||
|
50 |
2 |
120 |
89 |
64 |
120 |
89 |
64 |
60 |
20 |
7.62 |
230 |
89 |
64 |
160 |
125 |
100 |
20 |
3 |
4-18 |
14.14 |
|||||||||||||
