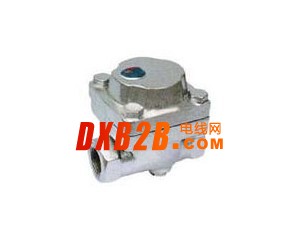

TSF-123双金属片蒸汽疏水阀的详细资料：TSF-123型双金属片蒸汽疏水阀用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并防止水蒸汽泄漏的疏水器。疏水阀也叫阻汽排水阀。疏水阀基本的工作原理就是利用蒸汽和水的重量差和温度差来实现疏水的目的。
【 结构图 】
【 主要外型及连接尺寸 】
|
型号
|
公称通径DN（mm）
|
尺寸
|
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
|
|
15
|
230
|
180
|
95
|
65
|
45
|
14
|
2
|
4-φ14
|
|
20
|
230
|
180
|
105
|
75
|
55
|
14
|
2
|
4-φ14
|
|
25
|
230
|
185
|
115
|
85
|
65
|
14
|
2
|
4-φ14
|
|
32
|
250
|
195
|
135
|
100
|
78
|
16
|
2
|
4-φ18
|
|
40
|
250
|
200
|
145
|
110
|
85
|
16
|
3
|
4-φ18
|
|
50
|
250
|
208
|
160
|
125
|
100
|
16
|
3
|
4-φ18
|
|
|
15
|
210
|
140
|
95
|
65
|
45
|
14
|
2
|
4-φ14
|
|
20
|
210
|
145
|
105
|
75
|
55
|
14
|
2
|
4-φ14
|
|
25
|
210
|
150
|
115
|
85
|
65
|
14
|
2
|
4-φ14
|
【 主要零件材料 】
|
零件名称
|
材料
|
|
阀体
|
碳钢
|
|
阀盖
|
|
排放孔密封面
|
堆焊硬质合金
|
|
过滤网
|
不锈钢
|
|
垫片
|
F304柔性石墨
|
|
阀芯组件
|
不锈钢
|
【 主要连接尺寸 】
|
型号
|
公称通径
|
尺寸
|
|
L
|
H
|
H1
|
|
|
15
|
110
|
130
|
35
|
|
20
|
110
|
130
|
35
|
|
25
|
110
|
130
|
35
|
|
|
15
|
155
|
170
|
45
|
|
20
|
155
|
170
|
45
|
|
25
|
155
|
170
|
45
|
双金属片蒸汽疏水阀用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并防止水蒸汽泄漏的疏水器，疏水阀也叫阻汽排水阀。疏水阀基本的工作原理就是利用蒸汽和水的重量差和温度差来实现疏水的目的。 该阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。要想达到最理想的效果，就要对各种类型的工作性能、特点进行全面的了解。品种很多，各有不同的性能。
江苏海航阀门有限公司产品保证及产品说明。
质量承诺：
1．在客户正常的储运、保养、使用条件下，因产品的制造质量问题而不能正常使用时，提供三包（保修、包退、包换）服务。2．在接到质量信息反馈时，将在24小时内提出处理意见，并做到１００小时内赶到现场处理问题，待正常运转后，再分析原因，明确责任。3．为出厂产品提供必要的技术文件和产品合格证书。4．根据客户需求或协议及时提供备品、备件和安装、调试、维修服务及对客户有关人员进行技术培训。5．大型工程项目，将根据招标文件的要求组织生产、测试、检验，并配合客户现场验收。6．严格按照IS09001标准组织原材料、零部件的采购和产品的生产、检验!
1.本产品按相关标准生产、质量三包，质保期一年.
2.以上报价均不有税，但不包含运费.
3.如有对产品功能描述任何疑问请来电咨询，我们将有专业人员为您解答.
4.由于市场原材料价格波动或供需变化，个别产品价格会有所变动，请以我们专业销售人员的报价为准，对此带来的不便，请您谅解。
感谢您访问我们公司网站，如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务！-江苏海航阀门厂
2.质量是我们的根本，诚信是我们的未来，创新是我们的发展! 江苏海航阀门有限公司始终以质量为本，一切为满足用户的经营理念，不断应用新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。海航阀门源于江苏，科学的管理，成熟的设计，精湛的工艺，精良的设备，精心的加工，精确的检测，以求更加完美。销售以来深受广大用户的良好评价。您的需要，我们的目标！
|
