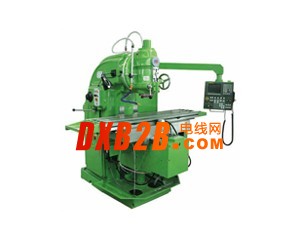

XK5032立式数控铣床
XK5032数控铣床俗称数控XK5032立式升降台铣床，它是由X5032立式铣床加数控系统而来。根据用户需要，配置了先进的数控系统（OSP-U10M、SIEMENS802D、FANUC 0i、华中Ⅰ号等）实现三座标三联动，并可根据用户要求提供第四坐标（配置烟台产TK13250数控转台），完成直线、斜线、曲线轮廓等铣削加工。1、主传动系统为7.5Kw的交流电动机通过弹性连轴器驱动主传动箱，主传动箱内有三组滑移齿轮,液压预选变速机构推动各滑移齿轮,组成18种转速,再传到铣头上的主轴，主传动箱内有电磁制动器,主轴制动迅速平稳。2、XK5032数控铣床采用侧挂式电柜和吊挂式操纵站，机电一体，整体装运，安装方便，集中操纵但能又多位置操作。
3、铣头上的立式主轴，有符合国际标准的(ISO)No.50锥孔，可安装标准的铣刀或铣夹头。XK5032数控铣床主轴的轴向位置可调整，连同套筒一起作轴向伸出。主轴也可以连同铣头主体一起，在左右各45°范围内调整成倾斜位置。
4、进给系统 X、Y、Z三个座标的进给，都是由交流伺服电机驱动的。电机通过同步齿形带驱动滚珠丝杠，从而使部件沿导轨移动。伺服电机及其相应的速度控制单元和用于位置检测的脉冲编码器等均受控于数控系统；以完成各种进给运动。同步齿形带可张紧以减少传动间隙，噪声亦可降低。XK5032数控铣床垂向电机是带制动器的，当断电时，垂向刹紧，以防止升降台因自重而下滑。
5、XK5032数控铣床刀柄采用标准XT50形式，可与我公司生产的万能铣床刀柄通用。节省刀柄采购费用。
6、半自动的装卸刀机构,安装在铣头的上方，通过两个按钮分别控制装刀和卸刀，方便而安全，即使主轴向外伸出，也不会影响刀具装卸。
7、自动润滑站配以递进式分油器，对机床导轨副、滚珠丝杠副及齿轮副等进行自动的定时定量润滑，每次加油量和两次间的时间间隔都是可调的，力求保证每个润滑点的合理油量。
|
主要技术参数 |
XK5032 |
|
工作台面积mm |
1370×360 |
|
X、Y、Z轴行程mm |
900/330/320 |
|
X、Y、Z轴快移速度m/min |
8/8/6 |
|
工作台T型槽mm |
3-18/80 |
|
主轴转速r.p.m |
30-1500(18级) |
|
主轴孔锥度 |
ISO 50(7:24) |
|
主轴中心距立柱 垂直导轨距离mm |
340 |
|
主轴端面至工作台面距离mm |
55-315 |
|
主轴轴向移动距离mm |
85 |
|
立铣头最大回转角度 |
±45° |
|
主电机功率kw |
7.5 |
|
X、Y、Z进给电机功率kw |
2/2/4.3 |
|
切削进给速度mm/min |
1-4000 |
|
定位精度mm |
0.03 |
|
重复定位精度mm |
0.015 |
|
机床重量kg |
3300 |
|
机床外形尺寸mm |
2360×1978×2380 |
一、售后服务承诺
承蒙您惠购滕州市海纳机床制造有限公司系列产品，我公司在此向您致以真挚的谢意！为了保护您的合法权益，免除您后顾之忧，滕州市海纳机床制造有限公司向您做出下述保修服务承诺，并向您提供以下服务：
1.严格按照国家标准、合同及技术规范要求选择最佳方案，并全面对过程质量进行跟踪 、监控、检验、确保产品质量；
2.建立用户服务技术档案，以备售后跟踪服务；
3.产品，自购买之日起贰年内，公司为您提供免费上门服务，保修期满后，仍将提供终生维修，视情况收取适当维修费用；
4.凡购买我公司售出的产品均向用户提供产品使用说明书、产品合格证明书、装箱单及相关技术资料。
5.以下情况收费维修，含零部件费，运费及维修费用二年保修期后出现故障。非产品自身质量问题，因外界影响或人为损坏造成的故障。未经厂家允许，使用者自行拆装过的产品。
二、售后服务说明
客户在使用产品的过程中，如发现产品不能正常使用时，可立即向营销中心售后服务部咨询，并将所用产品的型号、规格、产品出厂编号、使用环境、故障情况、购买日期和服务要求详细说明。经售后服务部提出处理建议后，仍不能解决的，再决定派人或作其他处理。
备 注：本公司保留因业务需要而修改的权利和最终解释权！
