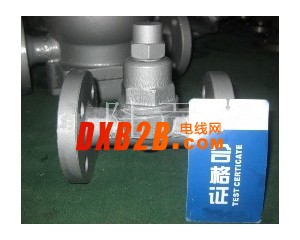

CS17、CS47H双金属片式疏水阀

双金属片式疏水阀的主要部件是双金属片感温元件，即用两种温度线胀系数相差很大的双金属制作而成。双金属组件根据蒸汽系统温度和压力的不同。可在不同介质温度中产生不同的变形和推力（或拉力），从而推动阀芯开关阀门。其动作灵敏度高，能连续排水，排水性能好，过冷度较大，并可调节，排气性能好，且反向密封具有止回功能。最大使用压力可达21.5MPa，最高使用温度可达550℃。抗污垢、抗水击性能强，允许最大背压为入口压力的50%，经调整可提高背压，也可作为蒸汽系统排空气阀。

CS17/47H双金属片式疏水阀工作原理：

系统开始工作时，凝结水在低温状态下进入蒸汽疏水阀，双金属片不变形，阀孔开启，所有低温凝结水及大量进入疏水阀的空气得以顺利排出。当凝结水温度升高达到一定程度后，双金属片就会受热变形产生作用力，当此力大于蒸汽疏水阀内压力时，就会关闭阀瓣，终止排水。当凝结水在管道或用汽设备中因散热造成温度下降后，双金属片的变形减少，作用力小于蒸汽疏水阀内的压力，阀瓣重新开启，排出凝结水。所以双金属片式疏水阀是间歇工作的。双金属片随蒸汽温度变化控制阀门开关，阻汽排水。

CS17/47H双金属片式疏水阀特点：

1、设备运行初期的空气和凝结水能很快排出，无空气堵塞，阻汽性能良好。

2、专业设计的双金属元件感应灵敏，能连续排水，没有噪声，抗腐蚀性强。

3、体积小巧，安装方便，安装角度自由。

CS17/47H双金属片式疏水阀相关型号：

CS17-16C CS17H-16P CS47H-16C CS47H-16P

CS47H双金属片式疏水阀主要外形尺寸：
