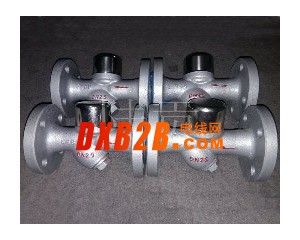

CS49、CS19H热动力式蒸汽疏水阀

热动力圆盘式蒸汽疏水阀是利用蒸汽和凝结水通过启闭件时的不同流速引起被其启闭件隔开的压力室和进口处的压差来启闭疏水阀的。当凝结水排到较低压力区时会发生二次蒸发，并在黏度、密度等方面与蒸汽存在差异，从而驱动启闭件。疏水阀内设置了压力缓冲变压室，当蒸汽与接近饱和温度的凝结水流向变压室时，蒸汽的压力或凝结水二次蒸发产生的压力会使疏水阀关闭，停止排出凝结水。当变压室因凝结水流入或自然冷却而使温度降低时，蒸汽会冷却凝结，在变压室形成低压，使疏水阀开启。属于这类型的疏水阀有孔板式、脉冲式或圆盘式等。热动力型疏水阀结构紧凑、体积小、重量轻，使用压力范围较大，抗水击能力强，启闭迅速，不易冻结，维护方便，但是有蒸汽泄漏。

CS49/19H热动力圆盘式蒸汽疏水阀工作原理：

热动力圆盘式蒸汽疏水阀结构简单，间断排水，有噪声，可排放接近饱和温度的凝结水，过冷为6-8℃，有一定的漏气率（大约3%），能自动排气，耐水击。其背压不超过最低入口压力的50%，最小工作压差为△p=0.05MPa。其工作原理：当蒸汽进入热动力圆盘式蒸汽疏水阀时，阀座上锥形面顶部的双金属环处于收缩状态，从而提起阀片，使空气和冷凝水的混合物自动排出。当冷凝水排出，蒸汽进入后，双金属环处于膨胀状态，使得阀片落下关闭阀，温度降低时，双金属环收缩打开阀，如此循环往复下去，从而起到排水阻汽的效果。

CS49/19H热动力圆盘式蒸汽疏水阀相关型号：

CS19H16C CS19H-25C CS49H-16C CS49H-25C

CS49/19H热动力圆盘式蒸汽疏水阀特点：

1、结构结实、重量轻、体积小使用压力范围大，不受任何调节。

2、具有空气排放装置，迅速排除初时空气、保证快速启动。

3、可承受过热蒸汽、抗冰冻能力强，安装位置不受限制，均能正常工作。

CS19H热动力圆盘式蒸汽疏水阀主要外形尺寸：
