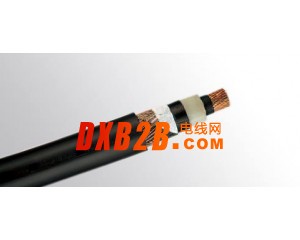

BS 6622/BS 7835标准3.8/6.6KV (Um=7.2KV)单芯电力电缆

应用及描述

BS 6622/BS 7835标准3.8/6.6KV (Um=7.2KV)单芯电力电缆，频率为50Hz。主要应用于电力供应站，室内、室外敷设，管道、隧道内，矿井、竖井中，土壤直埋和海底水中等多种场所，能承受相当的压力和机械外力，轴向拉力。

标准

• BS 6622
• BS 7835 (LSZH)

导体
平纹退火铜或铝导体，符合IEC 60228/BS 6360标准. 铜导体应该是绞合状（第二部分），铝导体可以是绞合状的，也可以是是实心的（第二部分）。

导体屏蔽
挤压半导体交联复合层是应用在导体外，并完全覆导体外面。挤压半导电交联复合层是应用在导体外，并完全覆盖在其表面。最低厚度为0.3毫米，最大电阻率不得超过90°C的500欧姆。

绝缘
绝缘材料是交联聚乙烯（GP8）混合物，遵循BS7655-1.3或者橡胶（GP7），遵循BS 7655-1.2标准。

绝缘屏蔽
挤压半导电交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的，或可剥离半导体复合层，进行焊接或终止去除能力。作为一个选项，一个半导电胶带可应用于对挤出半导电金属层为垫层。最小厚度为0.3毫米，最大为500欧姆的电阻率，在90℃的米屏蔽是紧密安装在绝缘排除所有空气空隙，可以很容易地在现场用手剥离。

金属层
金属层包括铜带或者同心式铜丝或者铜丝和铜带的组合。金属层提供了一个接地故障电流路径，可承受的电流故障为1000A，每秒钟温度可达160℃。铜丝应用在导体防潮层的外围，该防潮层的最小直径为0.5mm，在铜丝外层，0.1mm厚度的铜带可以螺旋型缠绕在外层。总的屏蔽层面积见表2。

分离式护套 (铠装线缆)
分离式护套包括一个挤压层，挤压层材料为PVC，PE或者LSZH，挤压层厚度一般为0.02Du+0.6mm，Du是一个根据护套等技术参数计算出来的直径。一般的分离式护套厚度大于1.2mm。铠装线缆的圆铝线规格见表3。

外护套
外护套挤压层是遵循BS 7665-4.2九类标准的PVC，或者是遵循BS 7655-0.1TS2类标准的中密度聚乙烯（MDPE），LSZH也可以用做此处的外护套。外护套颜色一般为黑色。当直流电压测试直接体现在外护套时，像油墨涂层这样的半导体层应该裹附在外护套层的外围。 通常的外护套厚度为0.035+D，D表示外护套的直径，单位为毫米。 线缆在没有铠装层的情况下，外护套厚度应该小于1.4mm，铠装线缆的外护套厚度应该大于1.8mm。
