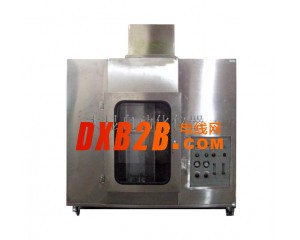

垂直燃烧试验机是根据GB/T 18380标准的要求来测试作为设备或仪器零部件的塑性制品材料的燃烧特性。符合标准：：GB/T 18380.11‐2008、IEC60332‐1‐1:2004、GB/T 18380.12‐2008、IEC60332‐1‐2:2004、GB/T 18380.13‐2008、IEC60332‐1‐3:2004、GB/T 18380.21‐2008、IEC60332‐2‐1:2004、GB/T 18380.22‐2008、IEC60332‐2‐2:2004、EN50265‐1、EN50265‐2‐1、GB/T5169.14‐2007和IEC60695‐11‐2:2003等标准要求；
主要参数：
试样两端固定并垂直置于三面是金属板的金属罩中。点燃喷灯，使蓝色内锥的尖端触及试验表面并保持喷灯与试样垂直轴线成45°。
1）燃烧箱：a、箱体尺寸为宽300x高1200 x深450mm；b、材质：为镜面不锈钢，正面开敞，其余各面封闭。c、带试验箱温度监测，温度为23±10℃
2）燃烧喷灯：1KW燃烧喷嘴（按GB/T5169.14-2007/ IEC60695-11-2:2003标准制作），蓝色焰心高度为50～60mm，火焰总高度为170～190mm。
3）燃气：采用高纯度95%的技术级丙烷气体
4）试样安装：A、试样长度：600±25mm；
B、试样支架：两个水平支架的上支架下缘与下支架上缘之间距离为550mm;
5）供火时间：0.1-999.9S连续设定，在设定时间内火焰能连续对试样燃烧；
6)喷灯安装位置：蓝色的火焰接触点距离水平的上支架下缘475mm，喷灯与试样的垂直轴线成45度夹角
7）控制功能：手动或自动可供选择；
8）燃气流量范围：100-1000mL/min；
9）空气流量范围：1-10L/min；
10）压力表：0~0.75kpa范围调节
11）点火方式：高压自动点火
12) 测温系统：a、采用美国原装Φ0.5mm铠装K型热电偶符合GB/T5169.14-2007和IEC60695-11-2:2003标准要求，从100℃~700℃为45S。b、铜块：直径为9.0mm,重量：10g, c、温控表：分辨率为0.1度, d、秒表：分辨率为0.01S.
13）供气线路以及测温系统：由流量计、控制阀、压力表、铜块、热电偶、温度计、秒表组成。
14）排烟系统工程：
a、3M3以上的防风罩，正面为透明玻璃观窗、两个操作孔装上操作手套便于移动喷灯。
b、顶部为锥形塔顶，装有强力抽风机，试验结束时将废气和烟排出。
c、负责安装废气和烟雾排出管道
15）背压力计：美国原装DWYER 1230-36W/M，量程为36英寸，分析度为0.1inch；
16）背压力介质：绿油，密度为1000kg/m3，与水混合使用；
17）控制方式：为PLC人机触摸界面，试验参数、燃烧时间、停燃时间、试验条件、试验环境箱内箱外温度等等非常清晰可见。
