概念：

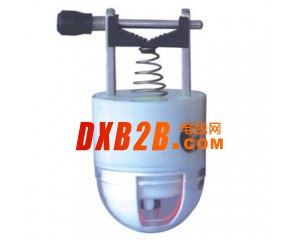

线路故障指示器是应用在输配电线路、电力电缆及开关柜进出线上，用于指示故障电流流通的装置。
一旦线路发生故障，巡线人员可借助指示器的报警显示，迅速确定故障点，排除故障。彻底改变过去盲目巡线，分段合闸送电查找故障的落后做法。
特点：
l 故障指示：正常运行时，窗口为白色显示；发生短路故障时，窗口为红色显示。
2 自动复位：线路恢复供电后，故障指示器会自动复位，复位时间可根据线路环境、巡线长度、部门要求等由客户选择。
3 带电装卸：带电装卸极其简单，不影响线路运行。
4 为查找隐蔽性故障点提供了技术手段。
5 迅速指明故障线路和故障点，缩短故障排除时间。
6 准确指示瞬间故障，利于排除供电隐患。
7 避免传统多次拉闸巡线给电力设备带来的影响。
应用范围：
安装在长线路的中段和分支入口处：可指示线路故障区段及故障分支。
安装在变电站出口：可判明是站内或站外故障。
安装在用户配变高压进线处：可判明故障是否由用户原因造成。
安装在电缆与架空线连接处：可区分故障是否在电缆段
