山东崛鑫大厂家YYK-100 （20）N 压力控制仪价格热销

一. 概述
　1.产品特点

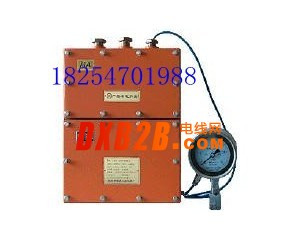

　　YYK-100（10）N YYK-100（20）N压力控制仪（简称：压控仪）是我厂最新生产的专利产品，执行Q/FXYB01-2006标准。可与矿井用提升机和矿用提升绞车液压站及矿用空压机直接配套使用。该测试仪表综合性能安全可靠，实用性强，更具有良好的性价比。
　2.产品型号说明: YYK-100（10）N YYK-100（20）N



　3.防爆型式： 矿用隔爆兼本质安全型。 防爆标志：Exd[ib]I
　4.压控仪中控制压力表属简单设备。
　　控制压力表：
　　　(a)型号及含义： YFK-100（10）N YFK-100（20）N



　　　(b) 防爆型式：矿用本质安全型。 防爆标志：ExibI
　　　(c) 范围： 0~10MPa. ， 0~20MPa 。
　　　(d) 控制压力表与防爆箱之间连接电缆长度应小于100m。
　5.防护等级：IP54
　6.环境及工作条件：
　　　　（1）海拔高度不超过2000m。
　　　　（2）大气压力：（80-110）kPa.
　　　　（3）相对湿度：不大于95%(25℃)。
　　　　（4）环境温度：-20℃~40℃（介质温度：0- 90℃）
　　　　（5）工作压力：静负荷可达到测量上限的3/4；
　　　　　　　　　　　交变负荷可达到测量上限的2/3；
　　　　　　　　　　　短时负荷可达到测量上限。
　　　　（6）介质运动粘度：≤1×10-3m2/s
　　　　（7）外磁场：小于400安﹙培﹚每米。
　　　　（8）无强烈振动
　　　　（9）具有甲烷混合物及煤尘下爆炸危险的煤矿井下。
　　　　（10）无滴水的地方。
　7.电气参数：
　　　　（1） 外供电压 ：380V（AC） 外供电流： 12 mA
　　　　　　　　　　　　电源允许波动范围：（75 ~ 110）%
　　　　（2） 本安参数：　a： U0 ： 6.5 V
　　　　　　　　　　　　　b： I0 ： 80 mA
　　　　（3） 输出控制回路 ：　　 a：接点额定功率：1200W
　　　　　　　　　　　　　　　　　b：接点额定电流：≤ 3 A
　　　　　　　　　　　　　　　　　c：接点额定电压：≤420 V（AC）
　　　　（4）防短路措施： 加限流电阻。

二. 主要功能
（1）执行设定值（上限, 下限或多点）控制功能。
例：10MPa表　上限：6.3MPa时，上限控制回路连通，使联动控制系统完成上限预定工作。
　　　　　　 下限：0.4MPa时，下限控制回路连通，使联动控制系统完成下限预定工作。
（2）总开关功能： K 闭合，指示灯亮，系统正常工作状态。
　　　　　　　　　K 断开，指示灯灭，系统处于待机工作状态。
（3）输出接点功率：1200 W 。（接点额定电流：≤3A 接点额定电压：≤420V ）
（4）系统响应时间：≤ 1 s

三. 耐震特性
本表按最新国际"安全型表"设计标准，内部采用干式耐震表制作方法，系抗振型压力表。

四. 重量与尺寸
（1）重量： 18.5 kg。
（2）外形尺寸： 340*260*105
（3）安全接口： 100系列： M20X1.5 （特殊接口 与厂方联系）。
（4）连接缆线： 2 m （如有特殊要求可与厂方联系）。
