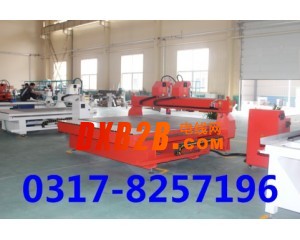

本设备主要有工作台、移动式龙门、钻削动力头、自动排屑器和循环冷却装置、自动润滑、液压系统、电气系统等组成。滚动直线导轨副支撑和导向、精密丝杠副驱动，机床具有较高的定位精度和重复定位精度。
床身工作台：
床身系焊接钢结构件，经人工时效热处理去除内应力后加工，动静刚性具佳，不变形。工作台面布置可有12个液压夹钳用于夹紧工件（液压夹钳装夹的最厚夹持工件厚度为80mm）。工作台最大承重2吨。床身左、右侧面上布置超高承载力的滚动直线导轨副，左侧同时布置有一组精密丝杠副。驱动系采用AC伺服电机和精密丝杠副单侧驱动，使龙门作X轴方向移动。床身底面上分布有可调螺栓，可以方便地调整床身工作台的水平。
