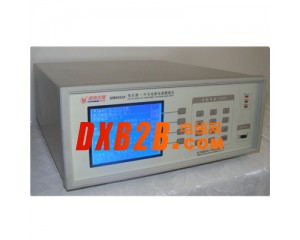

仪器名称：变压器电量测量仪
仪器型号：GDW4033A
特点： GDW4033A变压器·开关电源电量测量仪是为各种电源变压器、开关电源、适配器测试所设计的专用仪器。测量仪采用高速、流水线、先进的精简指令集结构的全新ARM7TDMI-S内核，运算速度高达60MIPS，同时配备了集成高速数字滤波器的A/D进行采样。采用了大屏幕LCD显示窗口测量变压器（开关电源）的初级电压、电流的真有效值、次级电压、电流的真有效值（交流）或平均值（直流）、次级电压纹波的峰峰值，测量精度0.5级，具有测试速度快、精度高、使用方便、轻巧美观等优点。适用于各种1-3组输出电源变压器，1-3组输出开关电源充电器（如手机充电器、笔记本电脑充电器等）及LED驱动电源等产品的生产线和实验室检测。
主要特点：
1.符合能源之星Energy star/IEC 62301/能耗产品生态设计需求指令（EUP Eco-design）测量要求。可满足最小电流0.5mA，功率0.01W的产品测试。
2.采用大屏幕液晶屏，显示更美观大方，操作更人性化，中文文字，界面设计满足客户的操作习惯。
3.应用范围宽：次级可选择AC、DC信号，DC信号时可选配纹波信号（Vp-p）测量。
4.测量时间更快，选择更灵活：测量时间以100ms、200ms、300ms、400ms、500ms、1000ms范围内选择，客户根据产品特点，灵活选择测量时间，大大提高测试效率。
5.报警时间更短：设置更灵活，合格判定时间以0.2～9.9s范围内选择，客户根据产品的特点，合理选择判定时间，以并大大提高测试效率。
6.合理选择启动电流门槛值：根据产品特点，合理选择启动电流值（0.500～2000mA）。
7.订单化设置操作，易于管理：可多达255组订单号设置，每组订单可方便设置/调出对应产品的相应参数的上下报警值。
8.统计分析功能：能直观显示流水线标识号/产量（自动累计），显示合格数、不合格数。
9.仪器校准操作功能：在操作界面能自动校准，避免电位器调节带来的开机麻烦。
10.丰富的通讯及强大的组网功能：具有RS232(或适配RS485)通讯接口功能，可选择电脑软件组成自动测试系统。
11. 五种操作模式，满足用户不同应用场合：Mode 0：常态测量模式；Mode 1：空载测量；Mode 2：负载测量；Mode 3：空、负载测量；Mode 4：空、负载测量（无空载电压）。
二、技术指标
|
测量参数
|
测量范围
|
测量误差
|
分辨率
|
|
|
初级电压（V）
|
5.0～500.0（V）
|
±(0.4%读数+0.1%量程)
|
0.1V
|
|
|
初级功率（W）
|
0.01～100.0～1000(W)
|
±(0.4%读数+0.1%量程)
|
0.01W
|
|
|
初级交流电压（V）
|
200mA档
|
0.50～200.0(mA)
|
±(0.4%读数+0.1%量程)
|
0.01 mA
|
|
|
5000mA档
|
10.0～5000（mA）
|
±(0.4%读数+0.1%量程)
|
0.1 mA
|
|
次级交流电压（V）
|
60V档
|
1.00～60.00(V)
|
±(0.4%读数+0.1%量程)
|
0.01 V
|
|
|
300V档
|
1.0～300.0(V)
|
±(0.4%读数+0.1%量程)
|
0.1V
|
|
次级交流电流（A）
|
5A档
|
0.010～5.000(A)
|
±(0.4%读数+0.1%量程)
|
0.001A
|
|
|
20A档
|
0.050～20.00(A)
|
±(0.4%读数+0.1%量程)
|
0.001A
|
|
次级直流电压（V）
|
60V档
|
1.00～60.00（V）
|
±(0.4%读数+0.1%量程)
|
0.01V
|
|
|
300V档
|
1.0～300.0（V）
|
±(0.4%读数+0.1%量程)
|
0.1V
|
|
次级直流电流（A）
|
5A档
|
0.010～5.000(A)
|
±(0.4%读数+0.1%量程)
|
0.001A
|
|
次级直流电流（A）
|
20A档
|
0.050～20.00(A)
|
±(0.4%读数+0.1%量程)
|
0.01A
|
|
纹波电压（mV）（选件）
|
5.0～300.0（mV）
|
±(3%读数+10个字)
|
0.1 mV
|
|
1.仪器接口端子输入阻抗：＞500kΩ；
2.测量仪重量：约5kg；
3. 仪表外型最大尺寸：宽×高×深（396W×157H×435Dmm）。
选件：1.GDW4033A变压器、开关电源性能测试软件（V1.0）
2.GDW4033A变压器、开关电源性能测试软件（V1.1）
3.纹波测量功能（3组)
