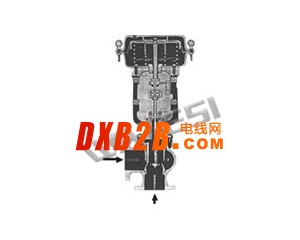

| 主要技术参数 | |||||||||
| 公称通径 mm | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
| 阀座直径 mm | 25～40 | 32～50 | 40～65 | 50～80 | 65～100 | 100～150 | 125～200 | ||
| 额定值Cv | 10～35 | 17～55 | 24～95 | 44～135 | 68～220 | 175～460 | 275～720 | ||
| 公称压力 MPa | 0.6；1.6；4.0；6.4 | ||||||||
| 行程mm | 25 | 40 | 50 | ||||||
| 流量特性 | 直线，等百分比 | ||||||||
| 介质温度 ℃ | —20～200（常温型） -40～450(中温型） | ||||||||
| 法兰尺寸 | 铸铁法兰尺寸按JB78-59铸钢法兰尺寸按JB79-59 | ||||||||
| 法兰型式 | 法兰密封面型式按JB77-59，其中铸铁法兰为光滑式，铸钢法兰为凹式 | ||||||||
| 阀 | PN | 0.6 | HT200 | ||||||
| 体 | (Mpa) | 1.6 | |||||||
| 材 | |||||||||
| 质 | 4 | ZG270-500，ZG1Cr18Ni9Ti,ZG0Cr18Ni12M02Ti | |||||||
| 6.4 | |||||||||
| 阀芯材质 | 1Cr18Ni9,0Cr18Ni12M012Ti | ||||||||
| 上阀盖型式 | 普通式（常温型）伸长型（中温型） | ||||||||
| 可调式 | 50:1 | ||||||||
| 执行机构主要参数 | |||
| 型号 | Zh-22 | Zh-34 | Zh-45 |
| 有效面积cm2 | 350 | 560 | 900 |
| 行程mm | 16 | 25 | 50 |
| 弹簧范围MPA | 0.02～0.10；0.04～0.20；0.08～0.24；0.02～0.06；0.06～0.10 | ||
