骨架油封规格型号标准及沟槽设计公差表

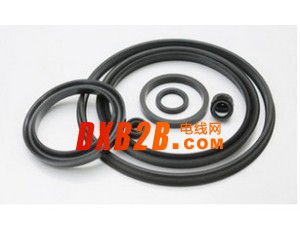

骨架油封是密封用的机械元件，又称旋转轴唇形密封圈。
机械的摩擦部分由于在机械运转时有油进入，
为防止这些油从机械的间隙中泄漏而使用油封。随着机械技术的发展，
除了油以外还需要防止水与化学药液的泄漏以及尘埃、土砂从外部侵入，此时也要使用油封。
标准骨架油封的公差尺寸
公制内径公差表 标准：DIN、JIS 单位：MM
内径尺寸 未装弹簧 （整修尺寸） 公差 装有弹簧 公差
6.10-10.00 -0.60 +/-0.10 -0.90 +/-0.2
10.01-18.00 -0.70 +/-0.10 -1.00 +/-0.2
18.01-30.00 -0.80 +/-0.10 -1.10 +/-0.2
30.01-50.00 -0.90 +/-0.15 -1.40 +/-0.3
50.01-80.00 -1.10 +/-0.15 -1.60 +/-0.3
80.01-120.00 -1.30 +/-0.15 -1.80 +/-0.3
120.01-180.00 -1.50 +/-0.15 -2.00 +/-0.3
180.01-250.00 -1.60 +/-0.20 -2.20 +/-0.4
250.01-315.00 -1.80 +/-0.20 -2.40 +/-0.4
315.01-400.00 -2.00 +/-0.20 -2.60 +/-0.4
400.01-500.00 -2.20 +/-0.20 -2.80 +/-0.4
内径尺寸
可以加大尺寸
偏心度
金属外表 橡胶外表
50.00以下 +0.10 - +0.20 +0.15 - +0.30 <0.25
50.01-80.00 +0.13 - +0.23 +0.20 - +0.35 <0.35
80.01-120.00 +0.15 - +0.25 +0.20 - +0.35 <0.50
120.01-180.00 +0.18 - +0.28 +0.25 - +0.45 <0.65
180.01-315.00 +0.20 - +0.30 +0.25 - +0.45 <0.80
315.01-500.00 +0.23 - +0.35 +0.230- +0.55 <1.00
