产品标准：本标准适用于液压油缸活塞中起往复运动的密封件。
工作温度：-40~+800C
工作压力：≤32Mpa
工作介质：液压油、水
产品硬度：85A±5
标准来源：JB/ZO4264-86 取代Q/ZB248-77
单位位：元 （日本VALQUA标准）
规 格 单价 规 格 单价 规 格 单价 规 格 单价
U N P
10.5×16.2×4.4 3.20 205×180×16 114.50 265×235×19 195.00 330×300×19 245.00
125×105×15 63.00 212×187×16 112.00 275×250×19 171.00 360×330×24 380.00
150×130×15 75.00 215×190×16 120.00 280×255×19 178.30 450×410×30 1500.00
180×155×16 92.00 224×199×16 132.80 295×265×19 218.00 450×420×26 1200.00
190×165×16 98.00 237×212×19 150.00 300×270×19 225.00
195×170×15 98.00 250×225×19 154.00 310×280×19 228.00
200×175×16 110.00 261×236×19 162.00 314×285×19 235.00
U H P
40×30×6.5 5.00 80×64×12 19.00 125×115×12 26.00 180×165×9.5 51.60
50×39×7.3 7.20 80×71×6.5 10.00 140×125×9.5 30.80 200×180×12.5 65.00
50×40×6.5 6.30 90×80×6.5 11.20 150×136×9 38.10 220×200×12.5 72.00
62×52×6.3 8.00 100×85×9.5 16.30 160×145×9 45.80 250×230×12.5 82.00
63×53×6.5 8.10 125×112×9 21.00 160×145×9.5 45.80

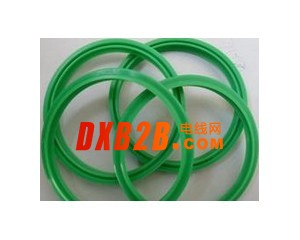

UHP形孔用密封圈
产品用途：用于往复运动液压油缸中活塞的密封。
适用范围：进口设备及工程框框、自动化液压设备。
材质：改性聚氨酯 TPU。
工作压力：≤32Mpa
工作介质：液压油、乳化液。
工作温度：TPU:-40+120℃
产品硬度：HS90±2A
密封圈公称尺寸 沟槽尺寸
D d H D d L
40 30 6 40 30 7
41.5 30 7.5 41.5 30 8.5
50 40 6 50 40 7
60 50 60 50
63 53 63 53
65 55 65 55
75 62 7.5 75 62 8.5
80 65 9 80 65 10
80 71 6 80 71 7
85 70 9 85 70 10
90 80 6 90 80 7
90 80 6.5 90 80 7.5
95 80 9 95 80 10
100 85 100 85
110 95 110 95
125 112 125 112
130 115 8.5 130 115 9.5
140 125 9 140 125 10
150 135 150 135
160 145 160 145
180 165 180 165
200 180 12 200 180 13
220 200 220 200
224 204 224 204
224 230 224 230
欢迎新老客户来电来函查询，购买。
