1.产品概述

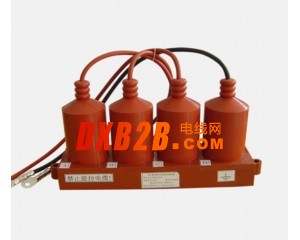

TZY-TBP系列三相组合式过电压保护器是一种高性能过电压吸收装置，适用于35KV及以下电力系统中，是限制雷电过电压和操作过电压的一种先进的保护电器。主要用于保护发电机、变压器、开关、母线、电动机、并联补偿电容器组等电气设备的绝缘免受过电压的损害。对于相间和相地过电压都能起到有效的保护作用。
我公司产品的技术标准，主要参考GB11032-2000《交流无间隙金属氧化物避雷器》、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》制订。
TZY-TBP系列三相组合式过电压保护器是一种高性能过电压吸收装置，适用于35KV及以下电力系统中，是限制雷电过电压和操作过电压的一种先进的保护电器。主要用于保护发电机、变压器、开关、母线、电动机、并联补偿电容器组等电气设备的绝缘免受过电压的损害。对于相间和相地过电压都能起到有效的保护作用。
我公司产品的技术标准，主要参考GB11032-2000《交流无间隙金属氧化物避雷器》、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》制订。
2.技术参数
|
产品型号
|
系统额定电压
|
保护器额定电压
|
工频放电电压
(90%～120%)
|
1.2/50冲击放电电压
|
标称放电电流5kA等级
|
通流容量
|
||||||
|
操作
冲击
电流
残压
|
雷电冲击电流残压
|
陡波冲击电流残压
|
2ms
方波冲击电流
|
4/10us大电流冲击
|
||||||||
|
有效值(KV)
|
有效值
(KV)
|
峰值（≯）KV
|
≮A
|
|||||||||
|
电站型
|
TZY-TBP-A/6-□
|
6
|
7.6
|
16.0
|
24.0
|
20.4
|
24.0
|
27.0
|
400
|
65
|
||
|
TZY-TBP-A/10-□
|
10
|
12.7
|
26.0
|
41.0
|
35.0
|
41.0
|
46.0
|
400
|
65
|
|||
|
TZY-TBP-A/35-□
|
35
|
42.0
|
80.0
|
124.0
|
105.4
|
124.0
|
139.0
|
400
|
65
|
|||
|
电机型
|
TZY-TBP-B/3-□
|
3.15*
|
3.8
|
7.5
|
9.5
|
7.6
|
9.5
|
10.7
|
400
|
65
|
||
|
TZY-TBP-B/6-□
|
6.3*
|
7.6
|
15.0
|
18.7
|
15.0
|
18.7
|
21.0
|
400
|
65
|
|||
|
TZY-TBP-B/10-□
|
10.5*
|
12.7
|
25.0
|
31.0
|
25.0
|
31.0
|
34.7
|
400
|
65
|
|||
|
电容器型
|
TZY-TBP-C/6-□
|
6
|
7.6
|
16.0
|
24.0
|
20.4
|
24.0
|
-
|
400
|
65
|
||
|
TZY-TBP-C/10-□
|
10
|
12.7
|
26.0
|
41.0
|
35.0
|
41.0
|
-
|
400
|
65
|
|||
|
TZY-TBP-C/35-□
|
35
|
42.0
|
80.0
|
124.0
|
105.4
|
124.0
|
-
|
400
|
65
|
|||
注：带*的为电机额定电压。
3.安装注意事项
安装前首先核对保护器型号、电压等级是否正确，无误后方可安装。安装时，先将保护器用螺栓固定在安装底座上，然后将接地相（D相）可靠接地，对应的A、B、C相高压引线分别固定在相应的高压接线端子上。两相硅橡胶电缆间的最小距离应大于50mm。
3.安装注意事项
安装前首先核对保护器型号、电压等级是否正确，无误后方可安装。安装时，先将保护器用螺栓固定在安装底座上，然后将接地相（D相）可靠接地，对应的A、B、C相高压引线分别固定在相应的高压接线端子上。两相硅橡胶电缆间的最小距离应大于50mm。
