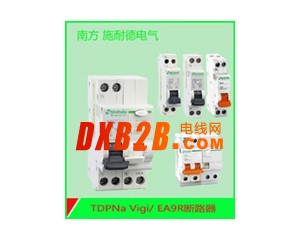

南方施耐德TDPNa小型断路器

 南方施耐德TDPNa小型断路器适用范围

南方施耐德TDPNa小型断路器（以下简称断路器）主要适用于交流50Hz或60Hz,额定电压230V，额定电流至32A的线路中起过载、短路保护，同时也可以在正常情况下作为线路的不频繁转换之用，尤其南方施耐德TDPNa小型断路器适用于工业和商业的照明配电系统。

南方施耐德TDPNa小型断路器符合GB10963.1、IEC60898-1标准。

南方施耐德TDPNa小型断路器主要参数及技术性能

南方施耐德TDPNa小型断路器分类：

按额定电流分： 6A、10A、16A、20A、25A、32A；

按极数为带一个保护极的二极断路器（1P+N）；

瞬时脱扣器的型式为.C型（5In~10In）

南方施耐德TDPNa小型断路器主要技术参数及指标；

 运行短路能力：4500A；

机械电气寿命：大于4000次；

时间—电流动作特性

序号 脱扣器额定电流In  起始状态   试验电流   规定时间   预期结果   试验环境温度 备注

a                                                                 冷态                            1.13In                         t≥1h                         不脱扣         电流在5s内稳定

b                                                            紧接着a项试验后进行1.45 In  t＜1h       脱扣                                                                                  地上升至规定值

c      ≤32A                   冷态         2.55 In      1s＜t＜60s   脱扣   30℃~35℃

d                        冷态         5 In         t≥0.1s     不脱扣    通过闭合辅助

e                                冷态         10 In        t＜0.1s     脱扣            开关接通电流

3.2.4 接线：断路器使用时参照表2选取铜导线截面积：

表2

额定电流In（A）      In≤6  6＜In≤13  13＜In≤20   20＜In≤25   25＜In≤32

铜导线截面积S(mm²)                                  1     1.5        2.5           4             6

4南方施耐德TDPNa小型断路器结构特点

4.1 产品体积小，结构紧凑，18mm宽度内拥有1P+N两极，是DZ47两极产品体积的一半。价格比优于同类产品。

4.2 产品壳体和部分功能件均采用高阻燃、耐高温、而冲击塑料制成。

4.3 产品直接带零线安装，避免零线接线错误潜在的触电危险。

4.4 产品采用导轨安装，方便省时。

6 订货须知

6.1 产品型号和名称，如TDPNa小型断路器。

6.2 瞬时脱扣型式和额定电流，如C20A（照明保护型额定电流20A）。

6.3 订货数量，如500台；

6.4 订货举例：TDPNa小型断路器C20A，500台。
