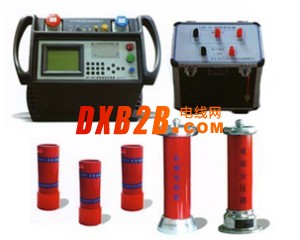

便携式电缆耐压试验装置

点击图片查看原图

品牌：	三新
型号：	sx
规格：	sx
单价：	面议
起订：	1
供货总量：	100
发货期限：	自买家付款之日起 3 天内发货
所在地：	湖北武汉市
有效期至：	长期有效
最后更新：	2012-04-05 13:22
浏览次数：	252

公司基本资料信息

产品详细说明

产品简介：

GDXZ-F便携式电缆耐压试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
GDXZ-F便携式电缆耐压试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在最小重量下确保仪器稳定和安全。
GDXZ-F便携式电缆耐压试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

产品别称：

GDXZ-F便携式电缆耐压试验装置

产品特性：

◆ 35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生；
◆ 本系统要求单个人能现场搬动的部件重量不超过30kg，适合现场搬运；
◆ 电源采用220V单相电源或380V单相电源，方便现场取电；
◆ 电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求。

技术参数：

◆ 额定输出电压：0～66kV(有效值)及以下
◆ 输出频率：20～300Hz
◆ 谐振电压波形：正弦波，波形畸变率≤1%
◆ 满负载工作时间：连续工作时间60min
◆ 系统品质因数：最大负载下≥20
◆ 频率调节：细度0.1Hz，不稳定度≤0.01%
◆ 工作电源：220V或380V单相市电
◆ 产品配置及适用对象：

产品型号	产品配置
产品型号	控制箱	电抗器	励磁变	分压器	适用对象
SXBP22-88	2.5kW	22kV/2A二台	2.4kVA 600V/4A	30kV	10kV电缆≤1.9Km（300mm²）
SXBP22-176	6 kW	22 kV/2A四台	6kVA 750V/8A	30kV	10kV电缆≤3.8kM（300mm²）
SXBP22-132	6 kW	22kV/2A二台 22kV/1A二台	4.5kVA 750V/6A	30kV	10kV电缆≤4.5kM（300mm²）
SXBP22/66-66	2.5kW	22kV/1A三台	2.1kVA 750V/3A 2250V/1A	70kV	10kV电缆≤2.2kM（300mm²）35kV电缆≤500M（300mm²）
SXBP22/66-132	6kW	22kV/2A三台	4.5kVA 750V/6A 2250V/2A	70kV	10kV电缆≤4.5kM（300mm²）35kV电缆≤1.0kM（300mm²）
SXBP22/66-198	8kW	22kV/1A三台22kV/2A三台	6.75kVA 750V/9A 2250V/3A	70kV	10kV电缆≤6.5kM（300mm²）35kV电缆≤1.5kM（300mm²）
SXBP22/66-264	10kW	22kV/2A六台	9kVA 750V/12A 2250V/4A	70kV	10kV电缆≤8.5kM（300mm²）35kV电缆≤2.0kM（300mm²）
SXBP22/66-330	12kW	22kV/1A三台22kV/2A六台	11.25kVA 750V/15A 2250V/5A	70kV	10kV电缆≤10kM（300mm²）35kV电缆≤2.5kM（300mm²）
SXBP22/66-396	15kW	22kV/3A六台	13.5kVA 750V/18A 2250V/6A	70kV	10kV电缆≤12kM（300mm²）35kV电缆≤3kM（300mm²）

适用范围说明：	没有特殊说明，上表给出的10kV电缆长度为2.0倍耐压、32Hz~300Hz下的长度。如果是 2.5倍耐压、39Hz~300Hz下，电缆长度要相应的减少33%。
型号命名说明：	“SXBP”为产品代号，“SX”指生产商为三新公司
产品配置说明：	1.用户可选配补偿电容器 2.特殊试品可定制
