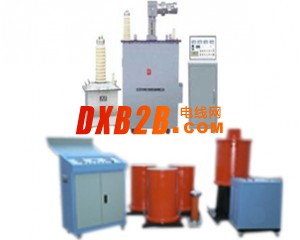

发电机交流耐压谐振装置

发电机交流耐压谐振装置简介：
      发电机交流耐压试验要求采用工频电压，目前国标对工频电压的频率定义为45Hz～65Hz，但是在很多试验场合，要求对发电机进行的是50Hz±2Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。我公司针对此现状设计制造了调频调感式发电机交流耐压谐振升压装置。
    该发电机交流耐压谐振装置既可以采用调整电抗器电感量的方式达到谐振状态，也可以采用调整系统工作频率的方式达到谐振状态，还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时，就将激励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高压，在升压过程中，如果谐振点偏离，可以通过微调频率的方式准确找到谐振点，保证高Q值，从而最大程度的减小电源容量和试验设备体积重量。
产品别称：
发电机交流耐压谐振装置
发电机交流耐压谐振装置特性：
◆ 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，彻底解决现场搬运困难问题；
 ◆ 整套装置原理先进，同时应用新型调频调感技术，严格保证发电机工频耐压试验要求；适用范围宽，大大提升设备使用价值；
 ◆ 配置20Hz－300Hz变频控制源，其保护功能强，输出波形好，稳定性好，具备多种工作模式，操作方便，而且采用220V或380V两种电源，方便现场取电；
 ◆ 先调感后调频方式能准确找到最大Q点，避免电压上升导致的谐振偏移；
 ◆ 配置灵活，扩展功能强。可选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求；同时可以满足需要做工频试验的场合，也可以满足变频方式做试验的场合；实现一机多用，性价比高。
技术参数：
◆ 额定输出电压：0～50kV(有效值)及以下
 ◆ 输出频率：45～300Hz
 ◆ 谐振电压波形：纯正弦波，波形畸变率≤1%
 ◆ 最大试验容量：2000KVA及其以下
 ◆ 工作制：满功率输出下，一次连续工作时间15min
 ◆ 品质因数：10～40
 ◆ 频率调节灵敏度：0．1HZ，不稳定度＜0.05%
 ◆ 工作电源：220V或380V±15%/50HZ±5%
 ◆ 系列产品配置及适用范围：
 ◆ 额定输出电压：0～50kV(有效值)及以下
 ◆ 输出频率：45～300Hz
 ◆ 谐振电压波形：纯正弦波，波形畸变率≤1%
 ◆ 最大试验容量：2000KVA及其以下
 ◆ 工作制：满功率输出下，一次连续工作时间15min
 ◆ 品质因数：10～40
 ◆ 频率调节灵敏度：0．1HZ，不稳定度＜0.05%
 ◆ 工作电源：220V或380V±15%/50HZ±5%
 ◆ 系列产品配置及适用范围： 规格型号 适用发电机
电容量μF 电抗器配置 重量
TFL-22/44-88 0.07～0.13 22KV/1A固定电抗器     2台 25kg
44KV/1A可调电抗器     1台 38kg
TFL-22/44-132 0.13～0.2 22KV/1.5A固定电抗器  2台 32kg
44KV/1.5A可调电抗器  1台 42kg
TFL-22/44-198 0.2～0.27 22KV/1.5A固定电抗器  4台 32kg
44KV/1.5A可调电抗器  1台 42kg
TFL-22/44-220 0.27～0.33 22KV/1A固定电抗器     4台  25kg
44KV/1.5A固定电抗器  1台 42kg
22KV/1.5A可调电抗器  2台 32kg
注：1.变频控制源及励磁变根据试品参数确定最佳配置。
      2.特殊试品可定制最佳解决方案。
      3.按照上述配置的电抗器既可以用调频电源，也可以用工频控制电源。

附：电力系统常用发电机的电容量参考表
类别 发  电  机
型号 生产厂家 额定容量MW 额定电压kV 相电容μF
火

力

发

电

机 T2-12-2 　 12 6.3 0.1
TQ-25-2 　 25 6.3 0.19
TBC-30 　 30 6.3 0.2
TB2-30-2 　 30 6.3 0.2
TQN-50-2 　 50 10.5 0.209
TB-50-2 　 50 10.5 0.26
TB-60-2 　 60 10.5 0.25
TQN-100-2 　 100 13.8 0.234
WT23S-083AF3 　 300 15 0.29
TB-320-2 　 320 20 0.3
T264/640 　 600 20 0.368
QF-30-2 　 30 6.3 0.1
QF-60-2 　 60 6.3 0.234
QF-60-2 　 60 10.5 0.33
QFS-125-2 上海电机厂 125 13.8 0.08-0.12
QFSN-200-2 哈尔滨电机厂 200 15.75 0.19-0.21
QFQS-200-2 东方电机厂 200 15.75 0.1928-0.21
QFS-300-2 上海电机厂 2300 18 0.16-0.20
QFSN-300-2 上海电机厂 300 18 0.18-0.20
QFSN-600-2 　 600 20 0.234
ATB-2 美国GE公司 352 23 0.268
TBB-200-2 前苏联 200 15.75 0.107
TBB-500-2 　 500 20 0.25
TBB-320-2 前苏联 320 20 0.31
TBB-800-2 　 800 24 0.25
2-105*234 美国西屋公司 600 20.0 0.2
50WT23E-138 ABB 600 22.0 0.253
同步调相机 TT-15-8 　 15 6.6 0.108
TT-30-6 　 30 10.5 0.2
