Y100BF不锈钢压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使不锈钢压力表具有良好的耐腐蚀性能，不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站等工业部门对耐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力．

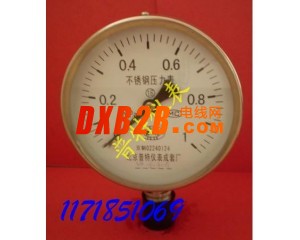

不锈钢压力表
机构原理：
仪表有导压系统（包括接头、弹簧、限流螺钉等）、齿轮传动机构、示数装置（指针与度盘）和外壳（包括表盖、表壳、表玻璃等）所组成。外壳为气密型结构，能有效地保护内部机件棉受环境影响和污秽侵入。对于在外壳内充液（一般为硅油或甘油）的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。的整体结构设计合理、工艺精致、具有较高的测量精确度和良好的稳定性，因此不仅可提供出口，尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品．
不锈钢压力表
机构原理：
仪表有导压系统（包括接头、弹簧、限流螺钉等）、齿轮传动机构、示数装置（指针与度盘）和外壳（包括表盖、表壳、表玻璃等）所组成。外壳为气密型结构，能有效地保护内部机件棉受环境影响和污秽侵入。对于在外壳内充液（一般为硅油或甘油）的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。的整体结构设计合理、工艺精致、具有较高的测量精确度和良好的稳定性，因此不仅可提供出口，尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品．
|
型号
|
标度范围Ｍpa（Ｈg－ＰＳi）
|
精确度等级
|
|
Ｙ-６０Ｂ-Ｆ
Ｙ－６０Ｂ－ＦＺ Ｙ－６３Ｂ－Ｆ |
０～０.６、１、１.６、２.５、４、６、１０、１６、25、40、60、
-0.1～0.5、0.9、1.5、2.4 |
2.5
|
|
Y-63B-FZ
Y-100B-F Y-100B-FZ Y-150B-F Y-150B-FZ Y-103B-F Y-103B-FZ Y-153B-F Y-153B-FZ |
0～０.１、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60、-0.1～0、0.06、0.15、0.3、0.5、0.9、1.5、2.4、(-30"～0、15、30、60、100、200、300、400、600、800、1000、1500、2000、3000、4000、6000、10000)
|
1.5（1）
|
使用环境温度：
-２０～７０°C（外壳内充液）
-４０～７０°C（外壳内不充液）
温度影响：不大于０.４％１０°C（使用温度偏离２０±５°C）
抗工作环境振动：
Ｖ.Ｈ.4级（外壳内充液）
Ｖ.Ｈ.３级（外壳内不充液）
外壳防护等级：ＩＰ６４
-２０～７０°C（外壳内充液）
-４０～７０°C（外壳内不充液）
温度影响：不大于０.４％１０°C（使用温度偏离２０±５°C）
抗工作环境振动：
Ｖ.Ｈ.4级（外壳内充液）
Ｖ.Ｈ.３级（外壳内不充液）
外壳防护等级：ＩＰ６４
