一、用途：

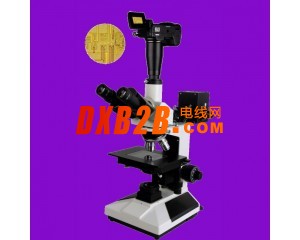

YYJ-550系列正置金相显微镜（透反射）适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资，如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料，也适合医药、农林、公安、学校、科研部门作观察分析用。
二、系统简介
本系统是将传统的光学显微镜与计算机（数码相机）通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机（数码相机）显示屏幕上观察实时动态图像，电脑型金相显微镜并能将所需要的图片进行编辑、保存和打印。
三、技术参数
1.目镜
|
类 型
|
放大倍数
|
视场(mm)
|
备注
|
|
大视野目镜
|
10X
|
Φ18
|
|
|
20X
|
Φ11
|
||
|
平场分划目镜
|
10X
|
Φ18
|
格值:0.01mm
|
2.物镜
|
类 别
|
放大倍数
|
数值孔径(NA)
|
工作距离(mm)
|
|
平场消色差物镜（无盖玻片）
|
5X
|
0.12
|
18.3
|
|
10X
|
0.25
|
8.9
|
|
|
40X
|
0.60
|
3.7
|
|
|
60X
|
0.85
|
0.26
|
|
|
100X(油)
|
1.25
|
0.44
|
3.光学放大倍数：50X -- 2000X 系统参考放大倍数：50X-3200X
4.载物台：大小 185mm*142mm 移动范围 75mm*50mm
5.调焦系统：带限位和调节松紧装置的同轴粗微动，微动格值 0.002mm
6.瞳距调节范围：53-75mm
7.滤色片组：转盘式，黄色、蓝色、绿色、磨砂玻璃
8.偏光装置：可插入式起偏振片和三目头内置检偏振片
9.照明系统：6V/20W卤素灯，亮度可调；220V（50Hz）
4.载物台：大小 185mm*142mm 移动范围 75mm*50mm
5.调焦系统：带限位和调节松紧装置的同轴粗微动，微动格值 0.002mm
6.瞳距调节范围：53-75mm
7.滤色片组：转盘式，黄色、蓝色、绿色、磨砂玻璃
8.偏光装置：可插入式起偏振片和三目头内置检偏振片
9.照明系统：6V/20W卤素灯，亮度可调；220V（50Hz）
四、系统组成
电脑型(YYJ-550E):1.金相显微 2.适配镜 3.摄像器(CCD) 4.A/D(图像采集) 5.计算机
数码相机型金相显微镜(YYJ-550D): 1、金相显微 2、适配镜 3、数码相机
五、总放大参考倍数
YYJ-550E型：50--3200倍（17寸显示器） YYJ-550D型：50--2800倍(数码相机)
六、选购件
1.高像素成像系统 2.金相显微镜分析软件 3.目镜WF16X
