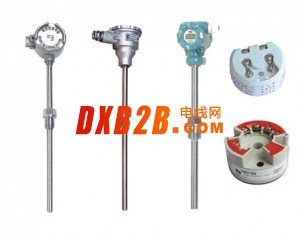

HD-SBWR(Z)热电偶/热电阻温度变送器是DDZ一Ⅲ／S型系列仪表中的现场安装式温度变送器单元。 它采用二线制传送方式(两根导线作为电源输入,信号输出的公用传输线).将热电偶,热电阻信号变换与输入信号或与温度信号成线性的4～20mADC输出信号.
变送器可以安装于热电偶,热电阻的接线盒内与之形成一体化结构.它作为新一代测温仪表可广泛应用于冶金,石油,化工,电力,轻工,纺织,食品,国防以及科研等工业部门.
功能与特征:
◇将热电偶或热电阻信号转换为与所测量温度成线性关系的标准信号.
◇本安防爆型仪表.其标志为(ib)ⅡCT6
◇可以节省价格昂贵的补偿导线,和提高了信号长距离传送过程中抗干扰能力.
◇有理想的线性化校正和冷端补偿功能.
◇采用高性能固定模块,结构紧凑,体积小,重量轻.
◇仪表系列化,有架装和短架装二种结构形式.
主要技术指标
◇输入:标准热电偶 热电阻
◇输出:4～20mADC 输出阻抗:250Ω 允许负载变化范围≤100Ω
◇冷端补偿误差:≤1℃(热电偶)
◇温度漂移:≤0.1×基本误差1℃
◇传送方式:二线制
◇绝缘强度:电源/输入/输出端子间1500VAC/1分钟
◇工作条件:环境温度:0～50℃ 相对湿度≤90%(RH)
变送器可以安装于热电偶,热电阻的接线盒内与之形成一体化结构.它作为新一代测温仪表可广泛应用于冶金,石油,化工,电力,轻工,纺织,食品,国防以及科研等工业部门.
功能与特征:
◇将热电偶或热电阻信号转换为与所测量温度成线性关系的标准信号.
◇本安防爆型仪表.其标志为(ib)ⅡCT6
◇可以节省价格昂贵的补偿导线,和提高了信号长距离传送过程中抗干扰能力.
◇有理想的线性化校正和冷端补偿功能.
◇采用高性能固定模块,结构紧凑,体积小,重量轻.
◇仪表系列化,有架装和短架装二种结构形式.
主要技术指标
◇输入:标准热电偶 热电阻
◇输出:4～20mADC 输出阻抗:250Ω 允许负载变化范围≤100Ω
◇冷端补偿误差:≤1℃(热电偶)
◇温度漂移:≤0.1×基本误差1℃
◇传送方式:二线制
◇绝缘强度:电源/输入/输出端子间1500VAC/1分钟
◇工作条件:环境温度:0～50℃ 相对湿度≤90%(RH)
