HD系列温度不是变送器电路模块由放大单元、线性化单元、电压/电流转换、自较正电路、电压调整单元和反向保护电路等组成对以热电偶为测温元件的变送器还包括有冷端补偿器，以热电阻为测温元件的还包括有R/V变换单元。
主要特性：
•输出4-20mA标准电流信号或0-5V，0-10V电压信号。
•具防震、防潮、防热、防有害气体的功能。
•带电源极性接反保护功能。
•具有较强的远传功能，安装使用极为方便。
•热电偶变送器本身具有冷端补偿。
•可与热电偶热电阻传感器成套装配。
基本误差：热电阻0.2%，0.3% 热电偶（K）1%
温度漂移：≤0.02%/1℃
环境温度：-20℃-70℃??
相对湿度：≤85%
负载电阻：三线制0-10mA：0-1500Ω
二线制4-20mA：0-600Ω
标准工作电压：24VDC，允许工作电压范围：12V-36V
外形尺寸：Φ44×18mm 安装孔间距36mm
重量：50g

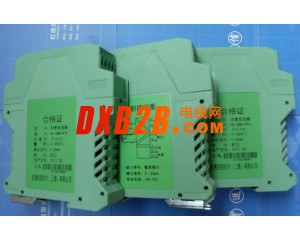

产品型号：HD-SBWZ热电阻/HD-SBWR热电偶/HD-SBW-DG导轨式/ HD-SBW-BG壁挂式
产品优点︰
● 工作环境温度宽
● 具有高精度冷端补偿电路，全温度范围绝对误差±0.5℃
● 先进的非线性较正电路，输出信号与被测温度成线性关系。
● 内带漂移自校系统，在整个工作温度范围内保证测量精度。
● 附有特殊的控热机构，有效的控制热传导作用。
● 采用环氧树脂封装，耐腐蚀，抗震性能好，可靠性高。
● 独有的抗干扰电路设计，保证变送器在受到各种干扰下能够安全可靠的工作。
● 特别具有抗电磁干扰单元，适用于现代电磁污染严重的环境。
主要用途︰石油、化工、纺织、冶金、机电、电力、航空、食品、加工、医学工程等工业和科研领域，进行自动化温度检测，变送和控制。
