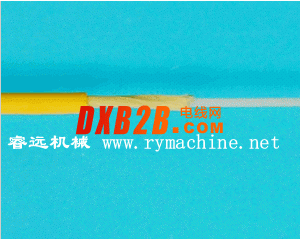

单芯光缆的结构是在单模或多模紧套光纤外均匀施放起加强作用的多股芳纶纱，再挤制阻燃外护套而成。通过选择优质光纤，使用专用设备，配合精密模具，并合理设计芳纶纱股数和张力，使产品的各项性能指标均优于相关国家标准的要求。
产品特点：
在加工中选用线性好，出胶量小的螺杆及调节挤塑机真空度的大小，加工紧套光纤，保证了光缆中的紧套光纤外径均匀，剥离性好；用于室内的产品对阻燃性能要求很高，为达到此要求，采用阻燃性能良好的护套材料； 由于采用专用的加工设备，优质的材料及优化工艺，使产品的附加衰减小；紧套光纤在紧套前经过严格筛选，确保光纤的几何尺寸及传输性能满足用户需要。
应用范围：
◎数据通信传输
◎光连接器的制作
◎无严格防水要求的场合 跳线、尾纤和室内布线
技术参数：
|
光缆类型
|
|
光缆几何尺寸（mm）
|
2.6mm±0.2mm
|
2.0mm±0.2mm
|
1.6mm±0.2mm
|
|
光缆重量（kg/km）
|
6.9
|
5.9
|
4.0
|
|
光学特性
|
|
50μm
|
≤3.5db/km @850nm
|
≤1.5db/km @1300nm
|
|
62.5μm
|
≤3.5db/km @850nm
|
≤1.5db/km @1300nm
|
|
G.652
|
≤0.45db/km @1310nm
|
≤0.3db/km @1550nm
|
|
G.655
|
≤0.50db/km @1310nm
|
≤0.5db/km @1550nm
|
|
带宽
|
50μm
|
≥200MHZ km @850nm
|
≥400MHZ km @1300nm
|
|
62.5μm
|
≥160MHZ km @850nm
|
≥200MHZ km @1300nm
|
|
数值孔径（NA）
|
50μm
|
0.20±0.015
|
|
62.5μm
|
0.275±0.015
|
|
光缆截止液止λCC
|
G.652
|
≤1260nm
|
|
G.655
|
≤1480nm
|
|
几何特性
|
紧套光纤直径
|
900±50μm
|
900±50μm
|
900（600）±50μm
|
|
光纤包层直径
|
125±1.0μm
|
|
交货长度（可提供其它长度）
|
≤2200m
|
≤1500m
|
≤1500m
|
|
环境特性
|
运输温度
|
-20℃~+70℃
|
|
储存温度
|
-40℃~+70℃
|
|
安装温度
|
-5℃~+50℃
|
|
使用温度
|
-20℃~+70℃
|
|
温度附加衰减∧a（-20℃~+70℃）
|
50μm
|
≤0.25db/km @1300nm
|
|
62.5μm
|
≤0.25db/km @1300nm
|
|
G.652
|
≤0.10db/km @1550nm
|
|
G.655
|
≤0.15db/km @1550nm
|
|
机械特性
|
允许拉伸力
|
长期
|
80N
|
60N
|
60N
|
|
短期
|
150N
|
120N
|
120N
|
|
允许压扁力
|
长期
|
100N/100mm
|
|
短期
|
500N/100mm
|
|
动态弯曲半径
|
20*H（光缆短轴）
|
|
静态弯曲半径
|
10*H（光缆短轴）
|
