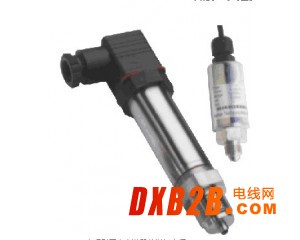

HQ316系列小巧型压力变送器
HQ316小巧型压力变送器的详细介绍
316系列小巧型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品体积小巧，易于安装，采用不锈钢外壳隔离防腐，适于测量与接触部分材质相兼容的气体和液体等介质，它可以用来测量表压、负压和绝压。
应用场合：
本产品广泛应用于水厂、炼油厂、污水处理厂、建材、轻工、机械等工业领域，实现对液体、气体、蒸气压力的测量。
HQ316小巧型压力变送器产品特点：
具有反向极性和限流保护；激光调阻温度补偿；可程控调节；抗振动、抗冲击、防射频电磁干扰；过载及抗干扰能力强，经济实用稳定。
HQ316小巧型压力变送器 性能参数：
|
测量介质
|
气体、液体、油等与接触部分材质相兼容的介质
|
|
测量形式及范围
|
表压（G）---最大(0～60)MPa, 最小(0～0.5)KPa
|
|
绝压（A）---最大(0～60)MPa, 最小 (0～5)KPa
|
|
|
负压（B）---(-100KPa～60)MPa, 最小(-0.2～0.2 )KPa
|
|
|
精度等级
|
0.1、 0.25、 0.5
|
|
过载能力
|
量程的2倍
|
|
长期稳定性
|
小于0.25%FS/年，小于0.5%FS/年
|
|
供电电源
|
15～36 VDC（标定电压24VDC）
|
|
输出信号
|
(4～20)mA（二/三线制）、（0～10/20）mA
（0～5）V、（1～5）V、（0～10）V |
|
工作温度
|
-40～80℃ 补偿温度：-20～70 ℃
|
|
加装散热器（选购件）
|
可到120℃
|
|
过程连接
|
M20×1.5外螺纹或用户注明
|
|
防护等级
|
IP65
|
|
HQ316口口E口A口C口小巧型压力变送器
|
|||||||
|
口
|
测量形式及量程 （注明量程范围）
|
||||||
|
G、表压 A、绝对压力(0～60MPa) B、密封压力 P、平膜型
|
|||||||
|
口
|
膜片材料
|
||||||
|
K、扩散硅（默认） T、陶瓷压阻 P、陶瓷电容
|
|||||||
|
E口
|
输出信号
|
||||||
|
1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、其它注明
|
|||||||
|
A口
|
精度
|
||||||
|
1、0.1 2、0.25 3、0.5
|
|||||||
|
C口
|
过程连接方式
|
||||||
|
1、外螺纹M20×1.5（默认） 2、外螺纹G1/2 3、外螺纹NPT1/2 4、其它注明
|
|||||||
|
R口
|
其综
|
||||||
|
1、电缆引出 2、赫斯曼接口 3、其它用户约定
|
|||||||
外形结构尺寸示意图：
