压力表:大功率电接点压力表YDC-100/150
|
|
|
放大图片
|
|

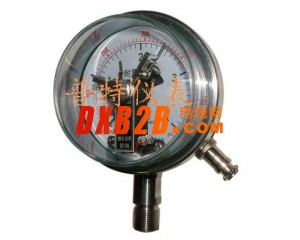

大功率电接点压力表YDC-100/150
大功率电接点压力表内置功率放大和控制电路，其开关电流最大可达5A，可直接驱动小功率电机,无须增加中间继电器。上下限接点开关均有常开、常闭触点，任意组合可完成多种控制方式，电气连接简单可靠，克服了一般电接点压力表触点容易烧坏的缺点，是各型电接点压力表负载能力小的有力补充。广泛应用于各种压力自动控制和报警系统。
大功率电接点压力表型号命名：
大功率电接点压力表技术参数：
|
测量范围
MPa |
-0.1-0;-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60;100 |
|||||
|
精确度%
|
± 1.6 (± 2.5)
|
|||||
|
接点电参数
|
工作电压
|
380VAC;220VDC；24VDC
|
||||
|
最大工作电流
|
5A（阻性）
|
|||||
|
最大工作电流
|
3A（感性）
|
|||||
|
功耗
|
＜2 W
|
|||||
|
连接器
|
X14K5P
|
防水接线盒
|
X14K5P
|
防水接线盒
|
X14K5P
|
|
大功率电接点压力表使用工作温度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
大功率电接点压力表执行标准：Q/320211 DGH05-2004
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
大功率电接点压力表执行标准：Q/320211 DGH05-2004
外形尺寸：
