数字测量投影仪

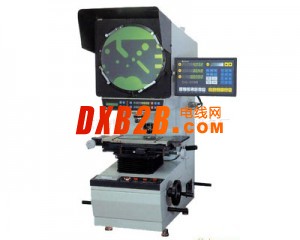

JT12A-B¢300MM 数字测量投影仪

仪器用途
JT12A-B¢300MM系列全数字式测量投影仪是光、机、电一体化的精密高效测量仪器。影像与工件完全同向，正立直观。它广泛用于机械、仪表、电子、轻工等行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。

仪器特点
仪器光学系统质量优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%;坐标测量示值误差可达（3+L/75）um L为被测长度(单位：mm)；
仪器规格参数: 金属台面尺寸(mm) 340 × 152；玻璃台面尺寸(mm) 196 × 96
              X坐标行程(mm) 150；     Y坐标行程(mm) 50
Z坐标行程(mm)80(调焦)
投影屏旋转角度：0~360度； 旋转角度显示当量：1´或0。01度
             物镜：10倍物镜（标配）；     数显箱1台；
数据处理系统：多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、                  距离、角度测量。
仪器照明：透射与反射照明光源均为?24V ，　 150W卤素灯
仪器电源：110V/ 220V(AC)， 50/60HZ， 总功率400W
