| 产品名称: |

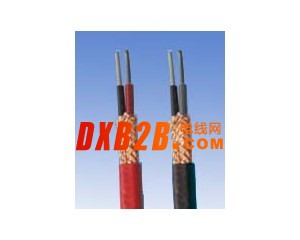

仪表用控制电缆、数字巡回检测装置用屏蔽电缆 |
|
| 产品说明: |
|
一：产品特点及用途
适用于交流额定电压450/750及以下仪表用控制电缆产品，巡回检测装置屏蔽电缆采用对绞铝塑复合膜屏蔽和铜丝编织屏蔽，抗干扰性能优越，广泛用于计算机测控装置。
二：产品执行标准
Q/HHTZH008
阻燃特性试验执行GB12666.5-90标准
三：使用特性
1． 交流额定电压：U0/U 450/750KV
2． 最高工作温度不超过70℃。
3． 电缆安装敷设温度应不低于0℃。
4． 电缆允许弯曲半径：非铠装电缆最小为电缆外径的10倍
铜带屏蔽或钢带铠装电缆最小为电缆外径的12倍
四：基本型号及名称
1．仪表用控制电缆
|
KJYVP
|
聚乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制电缆
|
|
KJYVPR
|
聚乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制软电缆
|
|
KJYVP2
|
聚乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制电缆
|
|
KJYVP2R
|
聚乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制软电缆
|
|
KJYVP3
|
聚乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制电缆
|
|
KJYVPR
|
聚乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制软电缆
|
|
KJYVP
|
聚氯乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制电缆
|
|
KJYVPR
|
聚氯乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制软电缆
|
|
KJYVP2
|
聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制电缆
|
|
KJYVP2R
|
聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制软电缆
|
|
KJYVP3
|
聚氯乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制电缆
|
|
KJYVPR
|
聚氯乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制软电缆
|
|
阻燃型电缆在型号前加ZR。
|
2 数字巡回检测装置用屏蔽电缆
五：代号名称和含义
表2
|
项目
|
代号
|
说明
|
|
阻燃特性
|
ZR
|
分A、B、C级阻燃
|
|
系列代号
|
KJ
|
仪表用控制电缆(数字巡回控制电缆)
|
|
绝缘材料
|
V
|
聚氯乙烯、阻燃聚氯乙烯
|
|
Y
|
聚乙烯
|
|
护套材料
|
V
|
聚氯乙烯、阻燃聚氯乙烯
|
|
屏蔽材料
|
P
|
铜丝编织屏蔽
|
|
P1
|
镀锡铜丝屏蔽
|
|
P2
|
铜带绕包屏蔽
|
|
P3
|
铝塑绕包屏蔽
|
|
铠装材料
|
22
|
钢带铠装聚氯乙烯护套
|
|
23
|
钢带铠装聚乙烯护套
|
|
32
|
钢丝铠装聚氯乙烯护套
|
|
33
|
钢丝铠装聚乙烯护套
|
|
导体结构
|
A
|
单股导体
|
|
B
|
7股绞合导体
|
|
R
|
多股绞合导体
|
六：主要技术指标
1． 成品电缆导体直流电阻(Ω/km.20℃)参照附录表3。
2．20℃时绝缘电阻不小于5000MΩ/KM，成品电缆经受交流50HZ2.0KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
参照塑料绝缘屏蔽控制电缆及相同结构计算机控制电缆。
|
|
