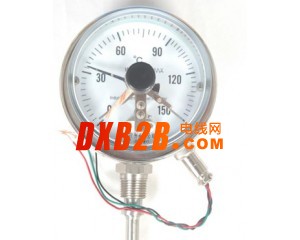

WSS系列 电接点双金属温度计应用于生产现场对温度需自动控制和报警。直接测量各种生产过程中-80～500℃范围内体、蒸汽和气体介质温度。
特点
· 现场显示温度，直观方便；
· 具有自动切断电源和报警功能；
· 安全可靠，使用寿命长；
· 多种结构形式，可满足不同要求。
工作原理
电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点或断开的同时，使电路中的继电器动作，从而自动控制及报警。
主要技术参数
· 产品执行标准：JB/T8803-1998 GB3836-83
· 标度盘公称直径：100
· 精度等级：（1.0），1.5
· 热响应时间：≤40S
· 防护等级：IP55
· 正常工作大气条件：温度-25～+55℃，相对湿度≤85%
· 设定点误差：设定点误差应不超过基本误差限的1.5倍。
· 切换差：切换差应不超过基本误差限的1.5倍。
· 切换重复性：切换重复性极限范围不大于基本误差限绝对值的1/2。
电气参数
|
额定功率VA |
最高工作电压V |
最大允许电流 |
|
10 |
220 a.c |
0.7A |
选型编码
型号命名方法
|
WSS |
双金属温度计 |
|||||||
|
X |
电接点结构 |
|||||||
|
表盘公称直径 |
-4/5 |
Φ100/ф150 |
||||||
|
表盘形式 |
0 |
轴向（直型） |
||||||
|
1 |
径向（角型） |
|||||||
|
8 |
万向（可调角型） |
|||||||
|
安装固定形式 |
0 |
无固定装置 |
||||||
|
1 |
可动外螺纹 |
|||||||
|
2 |
可动内螺纹 |
|||||||
|
3 |
固定螺纹 |
|||||||
|
4 |
固定法兰 |
|||||||
|
5 |
卡套螺纹 |
|||||||
|
6 |
卡套法兰 |
|||||||
|
保护形式 |
M |
上下限 |
||||||
|
N |
双上限 |
|||||||
|
P |
双下限 |
|||||||
备注：
选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。
选型举例：万向型，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm
WSSX-481， 0～400℃，L=450， M27×2，1.5级
型号及规格
|
型号 |
测温范围 |
精度等级 |
保护管材料 |
规格 |
安装固定装置 |
|
WSSX-400/500 |
-80～+40 |
1.5 |
1Cr18Ni9Ti |
75 |
无固定装置 |
|
WSSX-401/501 |
|||||
|
WSSX-480/580 |
|||||
|
WSSX-401/501 |
可动外螺纹 |
||||
|
WSSX-411/511 |
|||||
|
WSSX-481/581 |
|||||
|
WSSX-402/502 |
可动内螺纹 |
||||
|
WSSX-412/512 |
|||||
|
WSSX-482/583 |
|||||
|
WSSX-403/503 |
固定螺纹 |
||||
|
WSSX-413/513 |
|||||
|
WSSX-483/583 |
|||||
|
WSSX-404/504 |
固定法兰 |
||||
|
WSSX-414/514 |
|||||
|
WSSX-484/584 |
|||||
|
WSSX-405/585 |
卡套螺纹 |
||||
|
WSSX-415/515 |
|||||
|
WSSX-485/585 |
|||||
|
WSSX-406/506 |
卡套法兰 |
||||
|
WSSX-416/516 |
|||||
|
WSSX-486/586 |
备注：特殊形式可根据协议订货。
电接点接线方式
