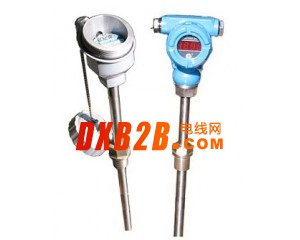

ZN-SBW 系列 一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的精确测量和控制。 一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
●特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
●技术指标
|
类 别 |
ZN-SBW 模块式温变 |
ZN-SBW 一体化温变 |
|
准 确 度 |
0.2%F.S 0.5%F.S |
|
|
输 入 |
热电偶： B 、 S 、 T 、 K 、 J |
|
|
输 出 |
二线制 4-20mA DC |
|
|
使用温度 |
-25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ） |
|
|
温度影响 |
≤0.05%/ ℃ |
|
|
湿 度 |
5-95%RH |
|
|
现场显示 |
无 |
3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
|
显示精度 |
无 |
数字式： 0.5 级 指针式： 2.0 级 |
|
负载能力 |
< 600 Ω （额定负载 250 Ω ） |
|
|
外形尺寸 |
44×18 |
70 ×100（中继器） |
●选型方法
|
型号 |
类别 |
感温元件 |
现场显示 |
安装固定 |
接线 |
保护 |
隔爆标志 |
内芯结构 |
保护管特征 |
说 明 |
|
ZN-SBW |
温度变送器 |
|||||||||
|
R |
热电偶 |
|||||||||
|
Z |
热电阻 |
|||||||||
|
M |
镍铬硅-镍铬{ N } |
|||||||||
|
N |
镍铬-镍硅 { K } |
|||||||||
|
E |
镍铬-铜镍 { E } |
|||||||||
|
F |
铁-铜镍{ J } |
|||||||||
|
C |
铜-铜镍{ T } |
|||||||||
|
P |
铂 {Pt100} |
|||||||||
|
C |
铜 {Cu50} |
|||||||||
|
Y |
现场液晶显示 |
|||||||||
|
1 |
无固定装置 |
|||||||||
|
2 |
固定螺纹 |
|||||||||
|
3 |
活动法兰 |
|||||||||
|
4 |
固定法兰 |
|||||||||
|
5 |
活络管接头式 |
|||||||||
|
6 |
固定螺纹锥形式 |
|||||||||
|
7 |
直形管接头式 |
|||||||||
|
8 |
固定螺纹管接头式 |
|||||||||
|
9 |
活动螺纹管接头式 |
|||||||||
|
2 |
防喷式 |
|||||||||
|
3 |
防水式 |
|||||||||
|
4 |
防爆式 |
|||||||||
|
0 |
Ф16 |
|||||||||
|
1 |
Ф12 |
|||||||||
|
2 |
Ф16高铝质管 |
|||||||||
|
3 |
Ф20高铝质管 |
|||||||||
|
B |
隔爆 |
|||||||||
|
无 |
普通元件 |
|||||||||
|
K |
铠装元件 |
|||||||||
|
F |
防腐型 |
|||||||||
|
N |
耐磨型 |
|||||||||
|
ZN-SBW |
R |
N |
Y |
2 |
4 |
0 |
B |
K |
F |
典型型号选型 |
