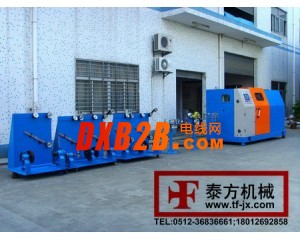

双绞机的设备用途：
适用于五/六类数据电缆的绝缘对绞成缆，放线架由两台双盘主动放线机组成。成布置摆放成一条线或背靠背形式，每台放线盘用变频高速电机主动放线，并由高灵敏的张力摆杆反馈控制放线张力，保证四对线绞合的张力均匀，节距稳定。
双绞机的技术特点：
1．采用大直径转向导轮尽量减少线缆弯曲，确保绞合线缆品质。
2．收线张力采用高灵敏进口电磁粉末离合器及可编程逻辑控制器(PLC)来控制,保证收线张力均匀。
3．全机采用人机界面互动式控制站,随时显示设备状态,操作指示,参数设定,故能保证机器在最佳状态下运行,确保产品性能优异。
4．装卸线盘方便，劳动强度小。
双绞机的技术参数：
|
规格型号
|
TF-630P
|
TF-800P
|
TF-1000P
|
TF-1250P
|
|
用途
|
三根以上数据缆或通讯缆的芯线绞合及多股铜线的绞合
|
|||
|
回转速度
|
Max:1000rpm
|
Max:800rpm
|
Max:600rpm
|
Max:500rpm
|
|
给线范围
|
芯线:φ0.32-1.2mm
铜线:φ0.23-0.6mm
|
芯线:φ0.8-5.5mm
铜线:φ0.4-1.6mm
|
芯线:φ0.8-6.5mm
铜线:φ0.45-2.0mm
|
芯线:φ0.8-8mm
铜线:φ0.5-2.7mm
|
|
最大绞合线径
|
芯线:φ8mm
铜线:φ5mm
|
芯线:φ12mm
铜线:φ6.5mm
|
芯线:φ16mm
铜线:φ8.5mm
|
芯线:φ20mm
铜线:φ10mm
|
|
绞距
|
9-200mm
|
30-200mm
|
30-200mm
|
30-200mm
|
|
卷取轴
|
Φ630mm
|
Φ800mm
|
Φ1000mm
|
Φ1250mm
|
|
驱动马达
|
10HP马达加变频器
|
15HP马达加变频器
|
20HP马达加变频器
|
25HP马达加变频器
|
|
装盘锁紧方式
|
手动丝杆式+自动锁紧机构
|
|||
|
绞向
|
S向 Z向
|
|||
|
收线方式
|
伺报马达+控制器
|
|||
|
制动
|
电磁刹车器，内外断线自动刹车
|
|||
