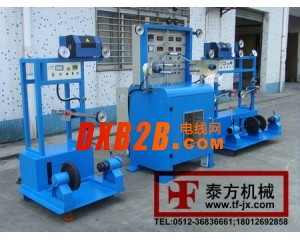

HDMI立式单绞机的设备用途：
适用于HDMI 、DVI、1394芯线绞合及同步包带。
HDMI立式单绞机的设备组成：
2+1头主动放线+高频火花机(选用)+包带头(双头)+400型立式单绞机
HDMI立式单绞机的技术特点：
高灵敏度的主动放线，数显张力控制器稳定可调，立式单纽对绞及收线，可同步完成包带，并可配备高频火花机以确保绞合后线缆质量稳定。
HDMI立式单绞机的技术参数：
|
规格型号
|
TF-400P
|
|
适用线径
|
φ0.4-φ2.0mm
|
|
最大绞合外径
|
4.0mm
|
|
绞距范围
|
8.5-50mm
|
|
最大绞合速度
|
800r/min,常用600r/min
|
|
放线盘径
|
300-400型ABS放线盘共用
|
|
收线盘径
|
400型ABS收线盘
|
|
放线动力
|
1HP AC齿轮电机,附变频调速
|
|
收线动力
|
380V,50HZ,1.5HP AC齿轮电机,附变频调速
|
|
放线张力控制
|
台湾进口张力控制器
|
|
收线张力控制
|
2.5kg磁粉离合器,并配有SC-62KE 张力自动跟踪装置
|
|
包带张力控制
|
磁粉张力控制器+张力检出,可在线调节
|
|
排线装置
|
双向丝杆排线
|
更多资料请参考泰方机械官方网站
