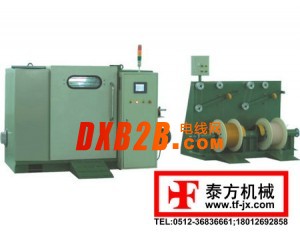

点击图片查看原图
对绞机的设备用途：
本机适合5类、6类缆线绞合，工作给线径范围: 芯线φ0.75mm-φ1.5mm，绞距4.42mm-41.62mm，采用轴承式排线、排距可调整。主动力马达使用5HP进口马达+变频器，最高回转速度可达2200RPM，制动采用电磁刹车。
对绞机的技术参数：
|
规格型号
|
TF-500双轴主动放线机
|
TF-500P对绞机
|
TF-630P对绞机
|
|
卷取轴
|
φ500mm*300mm*φ56mm
|
φ500mm*300mm*φ56mm
|
φ630mm*300mm*φ56mm
|
|
卷取张力
|
张力摆杆
|
磁粉离合器张力控制由机外设定
|
|
|
给线径
|
Max 2.5mm
|
Max 2.0mm
|
Max 2.5mm
|
|
绞合外径
|
—
|
Max 4.0mm
|
Max5.0mm
|
|
节距范围
|
—
|
30-150mm(变换齿轮)
|
10-25mm(变换齿轮)
|
|
转 速
|
—
|
Max 2200RPM
|
Max 2000RPM
|
|
排 线
|
轴承式排线，排距、排幅可调
|
||
|
动 力
|
3HP进口电机+变频器
|
5HP进口电机+变频器
|
10HP进口电机+变频器
|
|
线盘升降
|
—
|
液压升降
|
液压升降
|
|
制 动
|
内外部断线电磁式刹车制动
|
||
