F4溥膜绕包机适用范围：

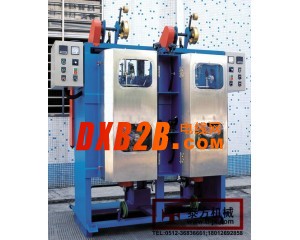

本机是立式双头热烘绕包机，可同时将两层绕包带（F4氟塑料薄膜绝缘带），按设定节距缠绕在线芯上，再经热烘、烧结，使绕包带与线芯固化。是生产高性能通讯、控制电缆的专用设备之一。用于加工精密极细同轴电缆，其用于医学、太空设备及高科技手机。
本机是立式双头热烘绕包机，可同时将两层绕包带（F4氟塑料薄膜绝缘带），按设定节距缠绕在线芯上，再经热烘、烧结，使绕包带与线芯固化。是生产高性能通讯、控制电缆的专用设备之一。用于加工精密极细同轴电缆，其用于医学、太空设备及高科技手机。
F4的特点：
1、触摸屏操作 ，PLC型控制；
2、包带头旋转由伺服电机控制；
3、自动计米；
4、到米或断线自动停机。溥膜绕包机
1、触摸屏操作 ，PLC型控制；
2、包带头旋转由伺服电机控制；
3、自动计米；
4、到米或断线自动停机。溥膜绕包机
|
名称
|
规格
|
|
线种
|
极细同轴电缆
|
|
绕包节距
|
1-15mm
|
|
线径
|
φ0.2-φ1.5mm
|
|
张力范围
|
1.2KG以内
|
|
最高线速
|
20m/min
|
|
适用线径
|
φ0.426-1.5mm
|
|
适用线盘
|
（外径×外宽×孔径）φ130×110×φ20mm
|
|
适用包带
|
轴装式（外径×外宽×孔径）φ130×110×φ20mm
|
|
材料
|
FA溥膜带,PTFE绕包带,氟塑料溥膜带
|
|
厚度
|
0.003-0.008mm
|
|
宽度
|
2-4.5mm
|
|
包盘转速
|
≤1500rpm
|
|
旋向
|
任选
|
|
电加热器
|
辐射式加热，加热区长度600mm
|
|
功率
|
3.2kw
|
|
温控范围
|
100℃ - 400℃
|
|
绕包电机
|
1kw中惯量伺服电机×2
|
|
牵引电机
|
0.2kw低惯量伺服电机
|
|
收放线电机
|
齿轮减速电机100w×2
|
|
磁粉式电磁离合器
|
0.5Nm DC24V×2
|
|
电源
|
三相380V / 50Hz
|
|
气源压力
|
0.5Mpa
|
|
触摸屏上功能
|
上、下包带头转速的设定和显示，速度的同步升降，计米 显示及计米修正，设备开机时间显示，故障显示等
|
|
机器尺寸
|
2000*1350*1950
|
