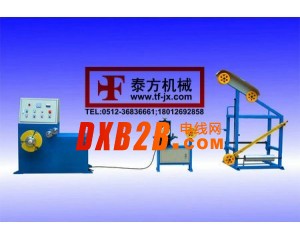

本款成圈打扎机适用于0.3-10mm2小面截电线的成圈及打扎。该产品生产效率高、排线质量处于同类产品先进水平，与传统机型相比其主要优点如下：
a. 采用自动排线，收线速度是传统机型的2－3倍。
b. 采用快速打扎装置，成圈后电线在机台上捆扎后可轻松快速取下，减少劳动强度并节约劳动时间。
c. 电线成圈、打扎、塑胶薄膜包装三个工序一人便可完成，减少劳动力成本。
d. 排线靠线材本省涨力，可保证排线节距不受线径大小的影像，使线材排线整齐，排线质量更好。
a. 采用自动排线，收线速度是传统机型的2－3倍。
b. 采用快速打扎装置，成圈后电线在机台上捆扎后可轻松快速取下，减少劳动强度并节约劳动时间。
c. 电线成圈、打扎、塑胶薄膜包装三个工序一人便可完成，减少劳动力成本。
d. 排线靠线材本省涨力，可保证排线节距不受线径大小的影像，使线材排线整齐，排线质量更好。
|
成圈打扎机的机器型号
|
TF-630
|
TF-800
|
|
使用范围
|
0.3-6mm2线缆
|
1.0-10mm2
|
|
放线盘尺寸
|
≤φ630mm
|
≤φ630mm
|
|
成圈打扎机的放线方式
|
有轴式或无轴式自动涨力放线
|
有轴式或无轴式自动涨力放线
|
|
排线方式
|
自动排线
|
自动排线
|
|
主机转速
|
0-500转/分钟
|
0-360转/分钟
|
|
线扎外径
|
≤φ310mm
|
≤φ400mm
|
|
线扎槽数
|
3槽
|
3槽
|
|
电动机功率
|
3HP(2.2kw)
|
5HP(3.7kw)
|
|
成圈打扎机的线扎内径
|
φ120mm
|
φ120mm
|
|
线扎高度
|
30-100mm
|
30-100mm
|
|
每班产量
|
700扎左右(8小时)
|
400扎左右(8小时)
|
