产品名称

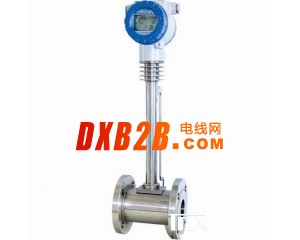

LUGB系列智能抗震型涡街流量计
特征与用途
1. 产品概述： LUGB 系列智能抗震型涡街流量计，也称漩涡流量计，是基于卡门涡街原理而研制成功的一种具有国际先进水平的流体震荡型流量仪表。由于它具有其它流量计不可兼得的优点，自七十年代以来得到了迅速发展，广泛应用于石油、化工、冶金、造纸、发电、水利等行业流体的计量，该流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精确测量流体的瞬时流量和累计流量。智能型涡街流量计以其微功耗能方便接入控制系统和计算机系统，以满足不同工况条件下客户的需求，其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢，也可耐高温、高压，安全防爆，适用于恶劣环境。特别是最近推出的抗震智能型涡街流量计，具有优良的抗震性能，能自动识别振动信号和流量信号，同时输出抗震处理和无抗震处理的脉冲信号。
技术参数
2.技术简介：
LUGB系列智能型抗震型涡街流量计，具有优良的抗震性能，无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精确测量流体的瞬时流量和累计流量，以其微功耗能方便接入控制系统和计算机系统，以满足不同工况条件下客户的需求。
3.功能说明：
★ 输出带电隔离的4-20mA信号(流量值可现场设定)，方便接入控制系统和计算机体统；
★ 采用最先进的集成电路，功能强大，高精度信号处理；
★ 检测传感器不直接接触被测介质，性能稳定，寿命长。
★ 输出是与流量成正比的脉冲信号，无零点漂移，精度高。
★ 测量范围宽，量程比可达1：10；
★ 检测传感器不直接接触被测介质，性能稳定，寿命长。
★ 输出是与流量成正比的脉冲信号，无零点漂移，精度高。
★ 测量范围宽，量程比可达1：10；
★直接读出质量流量或标准体积流量；
★ 在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与漩涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
★具有抗震报警功能，在正常的流量情况下在放大板的LED指示灯亮，表示流量正常，同时输出脉冲信号，在非流量的情况下指示灯熄灭，禁止输出脉冲，同时输出抗震处理和无抗震处理的脉冲信号．
★先进的全通用设计，适用于液体和气体介质的各种口径(２０mm—300mm)．
★宽电压工作范围，９V—12V．
★输出驱动能力强，驱动电流＞１００mA．
4.产品特点：
★结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠
★压力损失较小，运行费用低，更具节能意义
★应用范围广，蒸汽、气体、液体的流量均可测量.
★优良的抗震性能,能自动识别震动信号和流量信号
★采用先进的表面贴装工艺，使正板的体积小，结构紧凑
★先进的人性化设计，操作简便易用．
★现场调整，现场控制；
★先进的电路设计，量程比宽，无自激
★显示表头可自由旋转
★法兰夹持式连接，方便、简单、方便安装操作与维护，
★故障自检，自动修复
★小信号切除，消除干扰
★阻尼时间可选
5.技术参数：
Ø 测量介质：饱和蒸汽、过热蒸汽、液体、气体
★ 精度等级：精度0.5至2%依雷诺数而定，一般情况液体±1.0%(R)；气体、蒸汽
±1.5%(R)±0.3%(R)
★ 工作压力：≤1.6Mpa或≤2.5Mpa或≤6.4Mpa
★ 流体温度：(-40℃，150℃)，(-40℃，250℃)，(-40℃，350℃)
★ 输出信号：三线制的脉冲或二线制4-20mA标准电流
★ 工作电源：DC12V或DC24V
★ 工作环境：温度：(-40℃，50℃)；湿度：＜95% 10-30℃
