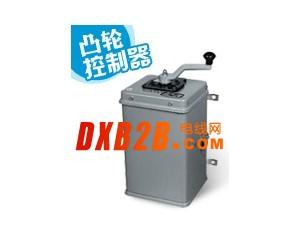

kt14凸轮控制器

1、用途、工作条件及型号意义
　　KT14系列凸轮控制器(以下简称控制器)用于交流50HZ电压至380伏的电路中,主要作为起重机交流电动机的起动和换向之用。此控制器具有可逆对称的电路，适用于起重机的平移机构和升降机构，也能作同类型性质电动机的起动、换向和调整之用。
　　KT14-25J/1、KT14-60J/1型控制器为控制一台三相绕线型感应电动机。
　　KT14-25J/2、KT14-60J/2控制器为同时控制二台三相绕线型感应电动机。
　　KT14-25J/3型控制器为控制一台三相鼠笼型感应电动机。
　　KT14-60J/4型控制器为同时控制二台三相绕线型感应电动机，但不带定子电路的触头。
　　控制器的正常工作条件：海拔高度不超过2500米；周围空气温度最高为+40℃，最低为-25℃；空气相对湿度不大于90%；无显著摇动和冲击振动的地方；在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及尘埃（包括导电尘埃）；在无雨雪侵袭的地方。
2、外形及安装尺寸
　　4.1控制器外形如图5所示：
　　4.2控制器及安装尺寸如表2所示：表2mm
