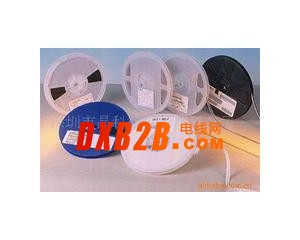

点击图片查看原图
高频管2SC4226
【品牌简介】
信成（SR）半导体为主要致力于中高频微波管，整流二极管，肖特基二极管，TVS管及电源IC,通用IC的设计,产品主要应用于卫星接收机顶盒、CATV放大模块,通讯,照明,仪表、电源板等电子产品.
【产品特性】
1.2SC4226硅超高频低噪声晶体管是一种基于N型外延层的晶体管,具有高功率增益、低躁声特性、大动态范围和理想的电流特性。
2.主要应用 2SC4226主要用于VHF、UHF低电压低噪声放大器。
3.主要特性高增益: ︱S21︱2典型值为9dB @f=1GHz、Vce=3V、Iceo=7mA 低躁声: NF典型值为1.5dB @f=1GHz、Vce=3V、Iceo=7mA 特征频率: fT典型值为4.5GHz @Vce=3V、Ic=7mA
4.极限工作条件范围(T=25℃)：集电极基极击穿电压 VCBO 20 V 集电极发射极击穿电压VCEO 12 V 发射极基极击穿电压 VEBO 3 V 集电极电流IC 100 mA 功耗PC 150 mW 结温度Tj 150 ℃ 存储温度Tstg -65~+150 ℃
5.HFE规格等级：
标号： R23/R24/R25
HFE： 50-100/80-150/125-300
6.电学特性(T=25℃) 集电极基极击穿电压 BVCBO 20V 集电极基极漏电流 ICBO 0.1 uA发射极基极电流 IEBO 1.0 uA 直流增益 HFE 50-300 特征频率 fT 4.5 GHz 输出反馈电容 Cre 1.0 pF功率增
【我司概述】
深圳市秉诚科技有限公司(http://www.chipcap.cn)专业经销贴片电子元器件，SR为我司自主品牌，厂家直销，质优价廉。目前我司高频管系列产品主要型号：2SC3356/R25 2SC3357 2SC4226/RF BFQ591 BFG540等已在深圳、佛山以及江浙一带获得大量电动车防盗器、遥控器、CCTV模块等国内客户群体青睐，并且已在东南亚一带拓展出良好的国外市场，我们将一如既往的为您提供优质的售前、售中及售后产品技术支持！
