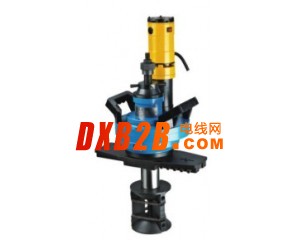

ZT-ISY内涨式管子坡口机-电动技术参数 |
||||||||
|
型号 |
坡管内径 |
切削壁厚 |
轴向进刀 最大行程 |
电机功率 |
刀盘空载转速 |
进刀方式 |
重量（KG） |
|
|
单机 |
整机 |
|||||||
|
ZT-ISY28 |
16-28mm |
2-15mm |
22mm |
800W |
48RPM |
手轮进刀 |
10.5 |
11.5 |
|
ZT-ISY80 |
28-76mm |
2-15mm |
22mm |
800W |
48RPM |
手轮进刀 |
10.5 |
11.5 |
|
ZT-ISY150 |
65-159mm |
3~平口20mm 斜口15mm |
50mm |
1000W |
23RPM |
手轮进刀 |
20 |
22 |
|
ZT-ISY150B |
65-159mm |
50mm |
1000W |
23RPM |
棘轮手柄进刀 |
21 |
23 |
|
|
ZT-ISY150T |
65-159mm |
32mm |
1000W |
22RPM |
手轮进刀 |
23 |
25 |
|
|
ZT-ISY250 |
80-240mm |
50mm |
1000W |
20RPM |
手轮进刀 |
31 |
36 |
|
|
ZT-ISY250B |
80-240mm |
50mm |
1000W |
20RPM |
棘轮手柄进刀 |
32 |
37 |
|
|
ZT-ISY250-2 |
80-240mm |
15-70mm |
50mm |
1000W |
20RPM |
手轮进刀 |
33 |
38 |
|
ZT-ISY250-2 |
80-240mm |
15-70mm |
50mm |
1000W |
20RPM |
自动进刀 |
38 |
43 |
|
ZT-ISY351-1 |
150-330mm |
4~平口20mm 斜口15mm |
50mm |
1000W |
12RPM |
手轮进刀 |
49 |
54 |
|
ZT-ISY351-2 |
150-330mm |
15-70mm |
50mm |
1000W |
12RPM |
自动进刀 |
54 |
59 |
|
ZT-ISY630-1 |
300-600mm |
4~平口20mm 斜口15mm |
50mm |
1000W |
6RPM |
手轮进刀 |
89 |
108 |
|
ZT-ISY630-2 |
300-600mm |
15-70mm |
50mm |
1000W |
6RPM |
自动进刀 |
74 |
93 |
注：1、单机重量不含胀紧块。
2、ZT-ISY-351-2、ISY630-2型坡削范围为坡削37度角时的参数。
3、表中坡削壁厚数据适用于坡削普通碳钢。
|
账紧块适用管内径参数表 |
|||||||||||||
|
型号 装块形式 |
ZT-ISY28 |
ZT-ISY80 |
ZT-ISY150 ZT-ISY150B ZT-ISY150T |
ZT-ISY250 ZT-ISY250B |
ZT-ISY351-1 ZT-ISY351-2 |
ZT-ISY630-1 ZT-ISY630-2 |
|||||||
|
胀紧范围 |
块高 |
胀紧范围 |
块高 |
胀紧范围 |
块高 |
胀紧范围 |
块高 |
胀紧范围 |
块高 |
胀紧范围 |
|||
|
不装账紧块 |
∮28-36 |
∮65-87 |
∮80-100 |
∮150-180 |
∮280-300 |
||||||||
|
1#账紧块 |
16 |
∮16-17.5 |
4 |
∮36-44 |
10 |
∮87-105 |
10 |
∮100-120 |
15 |
∮180-210 |
15 |
∮330-330 |
|
|
2#账紧块 |
17.5 |
∮17.5-19 |
8 |
∮44-52 |
20 |
∮105-123 |
20 |
∮120-140 |
30 |
∮210-240 |
30 |
∮330-360 |
|
|
3#账紧块 |
19 |
∮19-20 |
12 |
∮52-60 |
30 |
∮123-141 |
30 |
∮140-160 |
45 |
∮240-270 |
45 |
∮360-390 |
|
|
4#账紧块 |
20 |
∮20-21.5 |
16 |
∮60-68 |
40 |
∮141-159 |
40 |
∮160-180 |
60 |
∮270-300 |
60 |
∮390-420 |
|
|
5#账紧块 |
21.5 |
∮21.5-23 |
20 |
∮68-76 |
50 |
∮180-200 |
75 |
∮300-330 |
75 |
∮420-450 |
|||
|
6#账紧块 |
23 |
∮23-24.5 |
60 |
∮200-220 |
90 |
∮450-480 |
|||||||
|
7#账紧块 |
24.5 |
∮24.5-26 |
70 |
∮220-240 |
105 |
∮480-510 |
|||||||
|
8#账紧块 |
26 |
∮26-27 |
120 |
∮510-540 |
|||||||||
|
9#账紧块 |
27 |
∮27-28 |
135 |
∮540-570 |
|||||||||
|
10#账紧块 |
150 |
∮570-600 |
|||||||||||
内涨式管子坡口机性能特点
1.整机重量轻，便于携带
2.涨紧结构， 插入管子内壁，可自动定位对中，安装快捷、简捷
3.适用于各种等级的碳钢、不锈钢和合金钢等材料的管子“V”和“U”型焊缝的坡口、倒棱、削边和平口加工，还可以对焊接后的凸面法兰和平面法兰进行切割坡口加工
4.切削量可调，坡口角度0°-45°任意选择
5.加工过程全部为冷切割，不影响管件本体材质
6.适用管径大，单台设备可以满足最大跨度管径的需要
7.驱动方式多样，能最大限度的满足客户常见需求
8.内涨式坡口机广泛应用于石油、化工、天然气、锅炉、核电、等待管件密集行业和管道安装工程及抢修作业。
