点击图片查看原图
|
ZT-ISD系列管子坡口机-电动技术参数 |
||||||
|
坡口机型号 |
坡管外径 |
切削壁厚 |
电机功率 |
刀盘空载转速 |
重量 |
|
|
单机 |
整机 |
|||||
|
ZT-ISD-80 |
∮16-80mm |
3~25mm |
1.2-2.5KW |
20rpm |
31kg |
43 kg |
|
ZT-ISD-150 |
∮65-150mm |
3~25mm |
16 rpm |
43 kg |
55 kg |
|
|
ZT-ISD-300 |
∮150-300mm |
3~25mm |
13 rpm |
73 kg |
97 kg |
|
|
ZT-ISD-450 |
∮300-450mm |
3~25mm |
10 rpm |
91 kg |
118 kg |
|
|
ZT-ISD-600 |
∮450-600mm |
3~25mm |
8 rpm |
122 kg |
158 kg |
|
|
ZT-ISD-750 |
∮600-750mm |
3~25mm |
7 rpm |
160 kg |
192 kg |
|
|
ZT-ISD-900 |
∮700-900mm |
3~25mm |
6 rpm |
197 kg |
233 kg |
|
|
ZT-ISD-1050 |
∮850-1050mm |
3~25mm |
5 rpm |
238 kg |
282 kg |
|
|
坡口机型号 |
无胀紧块 |
1#胀紧块 |
2#胀紧块 |
3#胀紧块 |
4#胀紧块 |
||||
|
胀紧范围 |
块高 |
胀紧范围 |
块高 |
胀紧范围 |
块高 |
胀紧范围 |
块高 |
胀紧范围 |
|
|
ZT-ISD-80 |
∮46-80 |
15 |
∮16-46 |
30 |
|||||
|
ZT-ISD-150 |
∮120-150 |
15 |
∮90-120 |
30 |
∮60-90 |
||||
|
ZT-ISD-300 |
∮270-300 |
15 |
∮240-270 |
30 |
∮210-240 |
45 |
∮180-210 |
60 |
∮150-180 |
|
ZT-ISD-450 |
∮420-450 |
15 |
∮390-420 |
30 |
∮360-390 |
45 |
∮330-360 |
60 |
∮300-330 |
|
ZT-ISD-600 |
∮570-600 |
15 |
∮540-570 |
30 |
∮510-540 |
45 |
∮480-510 |
60 |
∮450-600 |
|
ZT-ISD-750 |
∮720-750 |
15 |
∮690-720 |
30 |
∮660-690 |
45 |
∮630-660 |
60 |
∮600-630 |
|
ZT-ISD-900 |
∮900-860 |
20 |
∮820-860 |
40 |
∮780-820 |
60 |
∮740-780 |
80 |
∮700-740 |
|
ZT-ISD-1050 |
∮1050-1010 |
20 |
∮970-1010 |
40 |
∮930-970 |
60 |
∮890-930 |
80 |
∮850-890 |

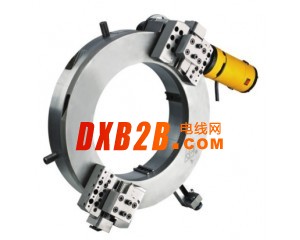

管子坡口机是管道或平板在焊接前端面进行倒角、坡口的专用工具，解决了火焰切割、磨光机磨削等操作工艺的角度不规范、坡面粗糙、工作噪音大等缺点，具有操作简便，角度极标准，表面光滑无毛刺等优点。从加工材料特点分为：管道坡口机和平板倒角机两大类，管道坡口机从驱动方式分为：电动管子坡口机、气动管子坡口机、数控管子切割坡口机、液压管子切断坡口机；从固定方式分：内涨式管子端面坡口机、外卡式管子切割坡口机；平板倒角机分为手提式平板倒角机、自动行进式平板坡口机。
性能特点：
①在线性能：室内、野外作业在线便捷设备；
②坡口效率：≤8Min /道口（DN 168*8MM 管径为准）；
③切断坡口：可用其机械进行管道的切断和坡口同步化，省时快速；
④坡口质量：类似车床加工效果；
⑤移动性能：轻便、移动很方便；
⑥适用场合：适用于室内、野外工况条件下管道的切断和端面坡口加工；
⑦相对价格：厂家生产，零售价格实惠，与同工作效率的车床低很多；
