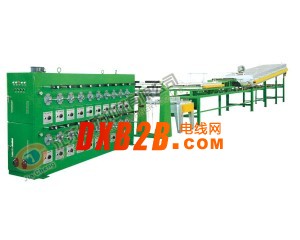

退火镀锡机

一、炉体部分：

1-1、退火管、“321”管，

1-2，加热管采用高温管，材质：“2520”, 工作电压为交流110V (AC)。

1-3，炉体加温区域4段分别控制。

1-4、炉体内采用反光板，反光板材质为不锈钢板。

1-5、炉体内衬筋采用10mm，焊接H型不锈钢。

1-6、炉体外壳由钢板焊接、退火处理完成。

1-7、保温层采用高温石棉板隔热和反光板组成。

二、支架部分：

2-1、支架采用H型钢或六钢焊接而成。

2-2、放线部份采用张力丝放线。

2-3、入线由铁盘放线后经机架上装配的氧化铝磁圈，经导轮进入支架下部，再经支架上配有的“猪尾巴“（磁质，过线用）和导轮进入炉体入口处。

2-4、支架上装有40个氧化铝、导轮组合件供入线用。

2-5、炉体入口处装有40个导轮。

2-6、支架上设有水槽，铜丝从炉体出来后进入水槽冷却，同时对炉管一端密封使管内与空气隔离，对铜丝起到保护作用。

2-7、支架上设有风机、挡布板和烘箱，铜丝出水槽后经风管除去大水滴，后经挡布滤水后，进入烤箱，烘干后经引取至收线箱。

三、引取部分：

3-1、引取采用双滚筒，两个电机分别控制。

3-2、电机采用变频器控制，即双引取、双变频控制。

3-3、滚筒采用，镀硬铬处理。

四、收线部分：

4-1、排线部分采用两个电机分别排线，两电动机分别由变频器控制，更易于排线调节，排线效果更好。

4-2、收线采用单力矩、单控制收线。

4-3、可用不同型号盘子收线。

4-4、收线箱体采用钢板焊接，退火处理。

五，用户自备，冷却水管道，连接设备导线

技术参数：
