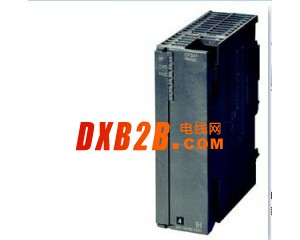

西门子CP341通讯模块
全新原装，质量保证，保修一年，价格合理，支持技术服务！
上海励辉自动化科技有限公司 在经营工控行业要求精益求精，具备如下业务优势：
（西门子可编程控制器），（西门子触摸屏），（西门子数控伺服），
（西门子伺服电机），（西门子直流变频器），（西门子直流调速器），（西门子工业以太网），（西门子通信电缆）
联系人 ：黄超（销售工程师）
24小时销售技术服务热线 ：13764683783
电话（ Tel ）： +86-021-60440251
传真（ Fax ）： +86-21-33737848
邮箱（ Email）：
商务（ Q Q ）： 669309615
网址 ( Web ) ：地址（ Add ）：上海市松江区文城璐2188弄
- 通过点到点连接进行快速的性能数据交换
- 具有不同传输接口的 3 个型号：
- RS 232C (V.24),
- 20 mA (TTY),
- RS 422/RS 485 (X.27)
- 执行的协议：ascii , 3964 (R), RK 512
- 也可加载以下协议：Modbus RTU，Data Highway DF1
- 使用集成在 STEP 中的一个参数化工具方便地进行组态
Area of application
如果不想让 CPU 处理通讯任务，则可使用 CP 341 通讯模块、通过点到点连接来进行快速的高性能数据交换。可用于 SIMATIC S7-300 和 ET 200M（S7 作为主站）。
通过点到点连接，
- 可连接到 SIMATIC S7 和 SIMATIC S5 自动化系统和众多其他厂商的系统。
- 打印机
- 机器人控制
- 调制解调器
- 扫描仪，条码阅读器等
Design
该通讯模块具有以下特点：
- 坚固的塑料外壳
- 具有用于显示“发送”、“接收”和“错误”
- 通讯接口
提供了具有不同传输方式的三个型号：
- RS 232C (V.24)
- 20 mA (TTY)
- RS 422/RS 485 (X.27).
驱动程序
提供了用于 CP 341 的具有不同负荷能力的驱动程序：
- MODBUS:
用于按照 MODBUS 协议（RTU 格式）进行的通讯：- MODBUS 主站:
以 SIMATIC 作为主站的主站-从站接口。 - MODBUS 从站:
以 SIMATIC S7 作为从站的主站-从站接口，无法实现从站到从站的报文帧流量。
- MODBUS 主站:
- Data highway:
用于按照数据高速通道异步链路 (Allen Bradley) 的全双工 (DF1) 协议进行的数据传输。
模块可作为 Allen Bradley 通讯模块使用，条件是全双工协议可在“异步链路”接口上进行参数化。如果可选择全双工协议，则也可连接到 Allen Bradley CPU 的第 2 个接口。
数据传输通过 RS 232、TTY (20 mA) 或 RS 422/RS 485 来完成。V.24 不支持伴随的信号（硬件握手）。
Functions
很多已执行的标准协议可促进与广泛的伙伴设备之间的数据交换：
- ascii :
用于与采用简单传输协议的第三方系统进行接口，例如，带有起始和结束字符或带有块检查字符的协议。接口握手信号可通过用户程序来调用和控制。 - 3964(R)
用于通过向用户开放的标准化西门子协议 3964(R) 与西门子设备或第三方设备接口。将执行一个带有标准值的 3964(R) 驱动程序以及一个可参数化 3964(R) 驱动程序。 - RK 512，用于计算机接口。
- 打印机驱动程序:
用于控制打印机上的过程状态与状态。
参数
CP 341 通讯模块的参数化非常方便：
- 用户通过集成在 STEP 7 中的一个参数化工具来分配模块特性，例如
- 应使用哪些已执行的协议驱动程序，或者
- 应使用特定驱动程序的哪些特性。
- 通过CPU设置参数：
编程器已经连接至 CPU。组态数据存储在一个系统块中，并在 CPU 中进行备份。 - 组态软件包(CD盘)：
具有用于与 CP 通讯的电子版手册、参数化屏幕以及标准功能块。
| 定货号 | 注释 |
| 电源模板 | |
| 6ES7 307-1BA00-0AA0 | 电源模块(2A) |
| 6ES7 307-1EA01-0AA0 |
电源模块(5A) |
| 6ES7 307-1KA02-0AA0 |
电源模块(10A) |
| CPU | |
| 6ES7 312-1AE13-0AB0 | CPU312，32K内存 |
| 6ES7 312-5BE03-0AB0 |
CPU312C，32K内存 10DI/6DO |
| 6ES7 313-5BF03-0AB0 |
CPU313C，64K内存 24DI/16DO / 4AI/2AO |
| 6ES7 313-6BF03-0AB0 |
CPU313C-2PTP，64K内存 16DI/16DO |
| 6ES7 313-6CF03-0AB0 |
CPU313C-2DP，64K内存 16DI/16DO |
| 6ES7 314-1AG13-0AB0 |
CPU314,96K内存 |
| 6ES7 314-6BG03-0AB0 |
CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO |
| 6ES7 314-6CG03-0AB0 |
CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO |
| 6ES7 315-2AG10-0AB0 |
CPU315-2DP, 128K内存 |
| 6ES7 315-2EH13-0AB0 |
CPU315-2 PN/DP, 256K内存 |
| 6ES7 317-2AJ10-0AB0 |
CPU317-2DP,512K内存 |
| 6ES7 317-2EK13-0AB0 |
CPU317-2 PN/DP,1MB内存 |
| 6ES7 318-3EL00-0AB0 |
CPU319-3 PN/DP,1.4M内存 |
| 内存卡 | |
| 6ES7 953-8LF20-0AA0 | SIMATIC Micro内存卡 64kByte(MMC) |
| 6ES7 953-8LG11-0AA0 |
SIMATIC Micro内存卡128KByte(MMC) |
| 6ES7 953-8LJ20-0AA0 |
SIMATIC Micro内存卡512KByte(MMC) |
| 6ES7 953-8LL20-0AA0 |
SIMATIC Micro内存卡2MByte(MMC) |
| 6ES7 953-8LM20-0AA0 |
SIMATIC Micro内存卡4MByte(MMC) |
| 6ES7 953-8LP20-0AA0 |
SIMATIC Micro内存卡8MByte(MMC) |
| 开关量模板 | |
| 6ES7 321-1BH02-0AA0 | 开入模块（16点，24VDC） |
| 6ES7 321-1BH10-0AA0 |
开入模块（16点，24VDC） |
| 6ES7 321-1BH50-0AA0 |
开入模块（16点，24VDC，源输入） |
| 6ES7 321-1BL00-0AA0 |
开入模块（32点，24VDC） |
| 6ES7 321-7BH01-0AB0 |
开入模块（16点，24VDC，诊断能力） |
| 6ES7 321-1EL00-0AA0 |
开入模块（32点，120VAC） |
| 6ES7 321-1FF01-0AA0 |
开入模块（8点，120/230VAC） |
| 6ES7 321-1FF10-0AA0 |
开入模块（8点，120/230VAC）与公共电位单独连接 |
| 6ES7 321-1FH00-0AA0 |
开入模块（16点，120/230VAC） |
| 6ES7 321-1CH00-0AA0 |
开入模块（16点，24/48VDC） |
| 6ES7 321-1CH20-0AA0 |
开入模块（16点，48/125VDC） |
| 6ES7 322-1BH01-0AA0 |
开出模块（16点，24VDC） |
| 6ES7 322-1BH10-0AA0 |
开出模块（16点，24VDC）高速 |
| 6ES7 322-1CF00-0AA0 |
开出模块（8点，48-125VDC） |
| 6ES7 322-8BF00-0AB0 |
开出模块（8点，24VDC）诊断能力 |
| 6ES7 322-5GH00-0AB0 |
开出模块（16点，24VDC，独立接点，故障保护） |
| 6ES7 322-1BL00-0AA0 |
开出模块（32点，24VDC） |
| 6ES7 322-1FL00-0AA0 |
开出模块（32点，120VAC/230VAC） |
| 6ES7 322-1BF01-0AA0 |
开出模块（8点，24VDC，2A） |
| 6ES7 322-1FF01-0AA0 |
开出模块（8点，120V/230VAC） |
| 6ES7 322-5FF00-0AB0 |
开出模块（8点，120V/230VAC，独立接点） |
| 6ES7 322-1HF01-0AA0 |
开出模块（8点,继电器,2A） |
| 6ES7 322-1HF10-0AA0 |
开出模块（8点,继电器,5A，独立接点） |
| 6ES7 322-1HH01-0AA0 |
开出模块(16点,继电器) |
| 6ES7 322-5HF00-0AB0 |
开出模块（8点,继电器,5A，故障保护） |
| 6ES7 322-1FH00-0AA0 |
开出模块（16点，120V/230VAC） |
| 6ES7 323-1BH01-0AA0 |
8点输入，24VDC；8点输出，24VDC模块 |
| 6ES7 323-1BL00-0AA0 |
16点输入，24VDC；16点输出，24VDC模块 |
| 模拟量模板 | |
| 6ES7 331-7KF02-0AB0 |
模拟量输入模块(8路，多种信号) |
| 6ES7 331-7KB02-0AB0 |
模拟量输入模块(2路，多种信号) |
| 6ES7 331-7NF00-0AB0 |
模拟量输入模块(8路，15位精度) |
| 6ES7 331-7NF10-0AB0 |
模拟量输入模块(8路，15位精度)4通道模式 |
| 6ES7 331-7HF01-0AB0 |
模拟量输入模块(8路，14位精度，快速) |
| 6ES7 331-1KF01-0AB0 |
模拟量输入模块(8路, 13位精度) |
| 6ES7 331-7PF01-0AB0 |
8路模拟量输入,16位,热电阻 |
| 6ES7 331-7PF11-0AB0 |
8路模拟量输入,16位,热电偶 |
| 6ES7 332-5HD01-0AB0 |
模拟输出模块(4路) |
| 6ES7 332-5HB01-0AB0 |
模拟输出模块(2路) |
| 6ES7 332-5HF00-0AB0 |
模拟输出模块(8路) |
| 6ES7 332-7ND02-0AB0 |
模拟量输出模块(4路，15位精度) |
| 6ES7 334-0KE00-0AB0 |
模拟量输入(4路RTD)/模拟量输出（2路） |
| 6ES7 334-0CE01-0AA0 |
模拟量输入(4路)/模拟量输出（2路） |
| 附件 | |
| 6ES7 365-0BA01-0AA0 | IM365接口模块 |
| 6ES7 360-3AA01-0AA0 |
IM360接口模块 |
| 6ES7 361-3CA01-0AA0 |
IM361接口模块 |
| 6ES7 368-3BB01-0AA0 |
连接电缆 (1米) |
| 6ES7 368-3BC51-0AA0 |
连接电缆 (2.5米) |
| 6ES7 368-3BF01-0AA0 |
连接电缆 (5米) |
| 6ES7 368-3CB01-0AA0 |
连接电缆 (10米) |
| 6ES7 390-1AE80-0AA0 |
导轨(480mm) |
| 6ES7 390-1AF30-0AA0 |
导轨(530mm) |
| 6ES7 390-1AJ30-0AA0 |
导轨(830mm) |
| 6ES7 390-1BC00-0AA0 |
导轨(2000mm) |
| 6ES7 392-1AJ00-0AA0 |
20针前连接器 |
| 6ES7 392-1AM00-0AA0 |
40针前连接器 |
| 功能模板 | |
| 6ES7 350-1AH03-0AE0 | FM350-1 计数器功能模块 |
| 6ES7 350-2AH00-0AE0 |
FM350-2 计数器功能模块 |
| 6ES7 351-1AH01-0AE0 |
FM351 定位功能模块 |
| 6ES7 352-1AH02-0AE0 |
FM352 电子凸轮控制器+组态包光盘 |
| 6ES7 355-0VH10-0AE0 |
FM355C 闭环控制模块 |
| 6ES7 355-1VH10-0AE0 |
FM355S 闭环控制系统 |
| 6ES7 355-2CH00-0AE0 |
FM355-2C 闭环控制模块 |
| 6ES7 355-2SH00-0AE0 |
FM355-2S 闭环控制模块 |
| 6ES7 338-4BC01-0AB0 |
SM338绝对位置输入模块 |
| 6ES7 352-5AH00-0AE0 |
FM352-5高速布尔处理器 |
| 6ES7 352-5AH00-7XG0 |
FM352-5功能软件包 |
| 通讯模板 | |
| 6ES7 340-1AH02-0AE0 | CP340 通讯处理器（RS232） |
| 6ES7 340-1BH02-0AE0 |
CP340 通讯处理器（20mA/TTY） |
| 6ES7 340-1CH02-0AE0 |
CP340 通讯处理器（RS485/RS422） |
| 6ES7 341-1AH01-0AE0 |
CP341 通讯处理器（RS232） |
| 6ES7 341-1BH01-0AE0 |
CP341 通讯处理器（20mA/TTY） |
| 6ES7 341-1CH01-0AE0 |
CP341 通讯处理器（RS485/RS422） |
| 6ES7 870-1AA01-0YA0 |
可装载驱动 MODBUS RTU 主站 |
| 6ES7 870-1AB01-0YA0 |
可装载驱动 MODBUS RTU 从站 |
| 6ES7 902-1AB00-0AA0 |
RS232电缆 5m |
| 6ES7 902-1AC00-0AA0 |
RS232电缆 10m |
| 6ES7 902-1AD00-0AA0 |
RS232电缆 15m |
| 6ES7 902-2AB00-0AA0 |
20mA/TTY电缆 5m |
| 6ES7 902-2AC00-0AA0 |
20mA/TTY电缆 10m |
| 6ES7 902-2AG00-0AA0 |
20mA/TTY电缆 50m |
| 6ES7 902-3AB00-0AA0 |
RS485/RS422电缆 5m |
| 6ES7 902-3AC00-0AA0 |
RS485/RS422电缆 10m |
| 6ES7 902-3AG00-0AA0 |
RS485/RS422电缆 50m |
| 6GK7 342-5DA02-0XE0 |
CP342-5通讯模块 |
| 6GK7 342-5DF00-0XE0 |
CP342-5 光纤通讯模块 |
| 6GK7 343-5FA01-0XE0 |
CP343-5通讯模块 |
| 6GK7 343-1EX30-0XE0 |
CP343-1 以太网通讯模块 |
| 6GK7 343-1EX21-0XE0 |
CP343-1 以太网通讯模块 |
| 6GK7 343-1CX00-0XE0 |
CP343-1 以太网通讯模块 |
| 6GK7 343-1CX10-0XE0 |
CP343-1 以太网通讯模块 |
| 6GK7 343-1GX20-0XE0 |
CP343-1 IT 以太网通讯模块 |
| 6GK7 343-1GX21-0XE0 |
CP343-1 IT 以太网通讯模块(支持PROFINET) |
| 6GK7 343-1HX00-0XE0 |
CP343-1PN PROFINET以太网通讯模块 |
| 6GK7 343-2AH00-0XA0 |
CP343-2 AS-Interface |
