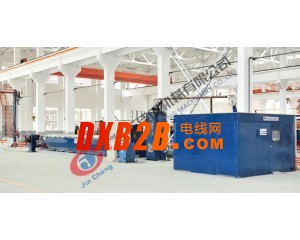

高速铝合金大拉机 jcjx-450/13D

JCJX-LHD450/13铝合金线大拉机（带双盘收线）

本产品是吸收消化国际先进水平的高速铝拉线机技术而设计。该机由放线装置、拉线主机、储线装置、双盘收线装置、齿轮箱润滑和冷却装置等部份组成。适用于电线电缆行业将φ9.5mm拉制成φ2.3～φ4.5mm圆铝合金线。

本机采用全新技术、主机整体式铸铁箱体、高精度的磨齿齿轮和NSK轴承，大大提高机器运行精度和使用寿命，单列式鼓轮布置、快速换模、浸油式拉线润滑,保证线材的质量. 双盘收线装置气压控制，反应速度快，无污染,工作稳定,保证在拉线不停机的条件下进行换盘，有较高的生产率。本机适用500/630收线盘，满足线缆行业各种设备的需求。

一、机组主要技术参数：

 1.进线(最大):            Φ9.5 mm  （12mm）

 2.出线:                  Φ2.3-Φ4.5mm

 3.拉线鼓轮直径:          450 mm

 4.拉线模数:              13

 5.拉线鼓轮速比:          1.238-1.20 （13模可调）

 6.拉线最大速度:          25 m/s

 7.拉线主电机功率:        315 KW (DC)

 8.定速轮电机功率：       75KW (DC)

   9.收线盘规格:            PND500 / PND630 mm

   10.排线节距:             6.5 mm

11.放线铝杆圈外径:       2000 mm

12.双盘收线电机功率:     2×30KW  Z4-22 二台  (DC)

13.机组总容量:           450 KVA

14.机组外形尺寸:         24550×4500×3820 mm

15.机组总重量:           30440 Kg

二、设备的组成：

1．单臂式放线架                   1套

2．LHD450/13拉线主机              1套

3．储线器                         1套

4.φ500/φ630双盘收线装置         1套

5. 齿轮箱冷却润滑系统             1套

6．电器系统及操作台               1套

7.轧头穿模机                      1套
