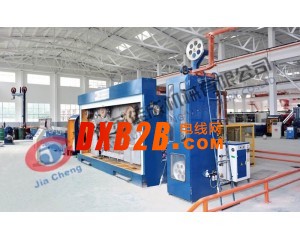

LHT450-13铜丝高速大拉丝机

本产品是吸收消化国际先进水平的高速铜拉线机技术而设计。该机由放线装置、拉线主机、卧式退火装置、储线装置、双盘收线装置、成圈收线机、齿轮箱润滑和冷却装置等部份组成。适用于电线电缆行业将φ8mm拉制成φ1.2～3.5mm(4mm)圆铜线。

本机采用全新技术、主机整体式铸铁箱体、高精度的磨齿齿轮和NSK轴承，大大提高机器运行精度和使用寿命，单列式鼓轮布置、快速换模、浸油式拉线润滑和卧式退火装置便于操作,保证线材的质量. 双盘收线装置气压控制，反应速度快，无污染,工作稳定,保证在拉线不停机的条件下进行换盘，有较高的生产率。本机适用500/630收线盘，满足线缆行业各种设备的需求。

一、机组主要技术参数：

 1.进线(最大):     Φ8 mm

 2.出线:           Φ1.2-Φ3.5 mm(4.0mm)

 3.拉线鼓轮直径:    450 mm

 4.拉线模数:        13

 5.拉线鼓轮速比:    1.38-1.20 （13模可调）

 6.拉线最大速度:    25 m/s

 7.拉线主电机功率:  280 KW (DC)

 8.定速轮电机功率： 75KW (DC)

 9.收线盘规格:      PND500 / PND630 mm

 10.排线节距:        6.5 mm

11.放线铜杆圈外径:  2000 mm

12.退火功率：       60V*6000A (DC)

13.双盘收线电机功率:    2×30KW  Z4-30 二台  (DC)

14.成圈收线电机功率：   15KW  (AC)

15.机组总容量:      850 KVA

16.机组外形尺寸:    32550×4500×3820 mm
