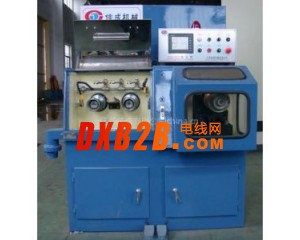

点击图片查看原图
主要件选用：
1、 变频器采用汇川品牌；轴承采用日本NSK品牌。
2、电机采用国家二级企业安徽皖南电机
3、低压开关、刹车、等采用国内外一级品牌。
4、平皮带采用瑞士品牌。
5、塔轮、引取轮采用喷陶瓷处理。
技术参数：
|
动力控制 |
双变频控制 |
|
最多眼模数 |
15 |
|
入线线径 |
Φ0.05—Φ0.12mm |
|
成品线径 |
Φ0.02—Φ0.06mm |
|
最大线速 |
MAX1200m/min |
|
机械减面率 |
8%+6% |
|
定速轮减面率 |
4% |
|
机体结构 |
钢板焊接、回火处理 |
|
伸线轮 |
喷瓷伸线轮 |
|
伸线动力 |
2.2KW |
|
收线动力 |
1．1KW |
|
最大伸线轮直径 |
Φ80mm |
|
定速轮直径 |
Φ80mm |
|
卷取轴尺寸 |
依客户指定 |
|
收线方式 |
顶心螺杆紧迫式 |
|
排线方式 |
轴动式排线 |
|
传动方式 |
平皮带 |
|
卷取控制 |
PID变位检出自动控制 |
|
变位检出装置 |
配重摆臂式缓冲杆 |
|
张力调整方式 |
配重方式 |
|
最大载重量 |
8KG |
|
伸线润滑方式 |
喷洒式 |
|
制动 |
电磁式刹车 |
|
轴承润滑方式 |
无油式 |
|
使用电压 |
380V 50HZ |
|
伸线油量 |
25公升/分钟 |
|
机器重量 |
1100KG |
