安全第一GFK矿用风门开闭状态传感器

GFK（A）矿用风门开闭状态传感器是为“矿井安全生产综合监控系统”配套使用的。该传感器还可配接其他监控系统。它可连续检测煤矿井下通风巷道里所设置的风门“开关”状态。当风门由于各原因未严时，它可向计算机监测系统发出一开关量信号，这样通风管理人呐喊可以准确的知道井下风门的开关状态。

结构：

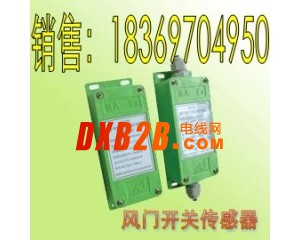

该仪器由传感头组和磁块两部分构成（如图一）传感头组由干簧管外壳、插头、插座电缆固定板等组成、磁块组由Y25BH磁铁、外壳等组成

原理

   干簧管在磁场中当磁场强度达到一定强度时，其中一组触片与原来吸合的触片脱开，另一触片吸合；当干簧管脱离强磁场时，又恢复原来的状态。利用这个原理，将带有干簧管的传感头组和产生强磁场的磁块分别案卷在风门的门框和门的边缘，（两者相对）利用风门的位置的变化，该仪器可产生开关信号，该信号通过电缆送至计算机监测系统。

技术特征

防爆形式：矿用本质安全型；防爆标志：ExibI

输出方式：开关量输出；输出端为一组常开触点，容量：36V（AC）/1A；

工作方式：连续；测量范围：0～40mm

防护能力为GB4208的IP54级

外型尺寸：a传感器头组件mm：110×60×35

 b磁块组件mm：   80×40×25

安装 将传感头组安装在门框边缘处，再将磁块组件装在附件上，一起固定在风门边缘与传感头组对应处。

连线用户可用接线盒与仪器本身配好的电缆向“KJPF矿井安全生产综合监控系统”井下分站接线。

调整：风门开关装好后，在风门处于开户状态时，风门与门框缝隙为用户自己规定的报警距离，这时用户可以在一定范围内选警报距离。它由传感头组和磁块组的初始位置决定，因此在保证仪器正常工作的情况下用户可以根据具体情况灵活安装使用。
