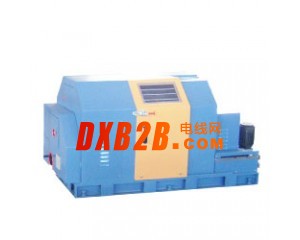

500卧式旋臂单绞机
用途：HDMI、DP、USB、CAT-7等高频线，数据线，电子线芯对多股绞合HDMI、DP、USB、CAT-7。
技术参数：
|
机器型号 |
500卧式旋臂单绞机 |
|
芯线规格 |
AWG32-AWG20 |
|
绞合外径 |
4.0mm |
|
焦距范围 |
9.42-96.5mm 9级 |
|
机器转速 |
MAX1000RPM |
|
机器动力 |
主机5HP 放线1/2HP |
|
芯线张力 |
直线滑轨+滑块配重移动调节放线张力，配有放线张力检测显示 |
|
包带张力 |
恒张力电磁刹车/自动张力追踪仪，包带张力从满盘到控盘保持恒定，不需人工调整。 |
|
收线张力 |
电磁张力，自动追踪，收线张力从满盘到控盘保持恒定，不需人工调节。 |
|
排线方式 |
轴排式收线，线材排位过程中无推力/拉力损伤，排幅排距根据线材规格任意设定。 |
|
机器制动 |
旋臂主轴：碟式刹车/收线卷取：电磁刹车 |
|
放线方式 |
三头动力放线，双频调整，与主机联动控制，设断线保护功能。 |
|
放线盘尺寸 |
300-500mm线轴通用 |
|
收线尺寸 |
400-500mm线轴通用 |
|
外形尺寸 |
6500*1200*1700mm(L*W*H) |
